相关插接类型选择
产品属性参数
适用总线协议:
Profibus
连接器胶芯:
TPU + GF
外模/壳体:
TPU
耦合螺丝/螺母:
铜镀镍
防呆（误插）键位:
B-型防呆位
绝缘电阻:
≥100 MΩ
导体电阻:
≤5mΩ
屏蔽:
屏蔽型
芯线连接方式:
焊接型
线缆规格:
1*2*19AWG
环境温度:
-25~+85℃
信号传输:
12Mbps(最长100M)
额定电压:
60 V DC
电流:
4A
防护等级:
IP67
插孔正视图
接线线序
1
2.GN 绿色
3
4.RD 红色
5
可选线缆材质
固定安装
移动安装
拖链
可选线缆颜色
紫色
尺寸图

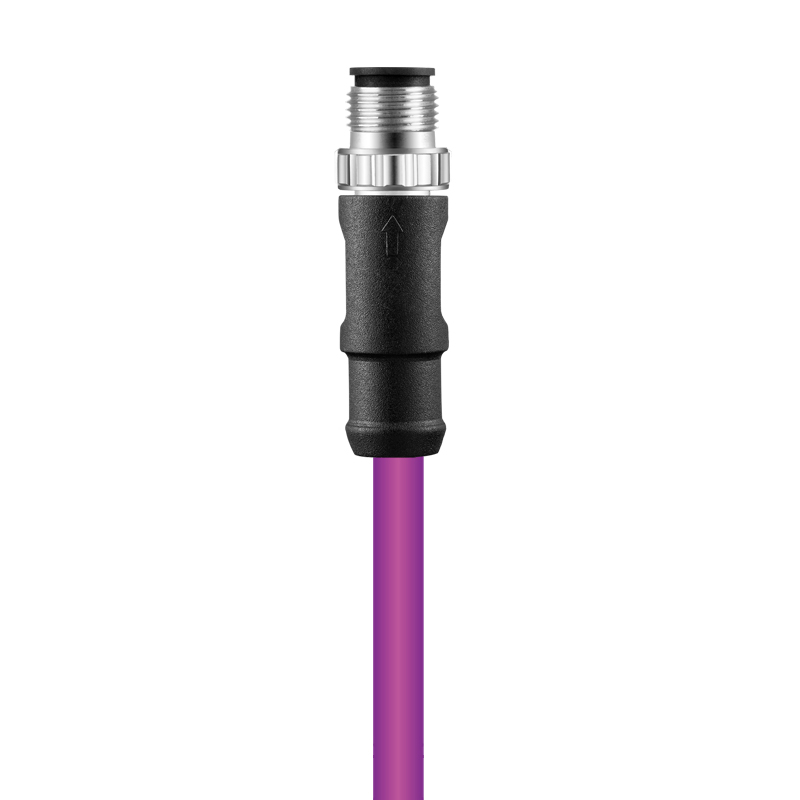

单端预铸公直头

单端预铸公直头

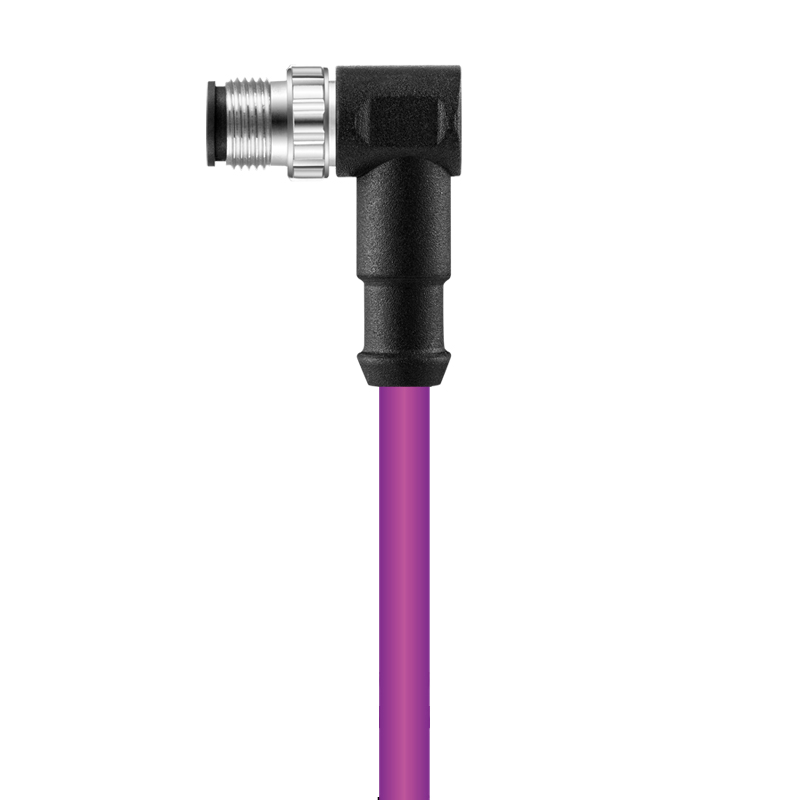

单端预铸公弯头

单端预铸公弯头

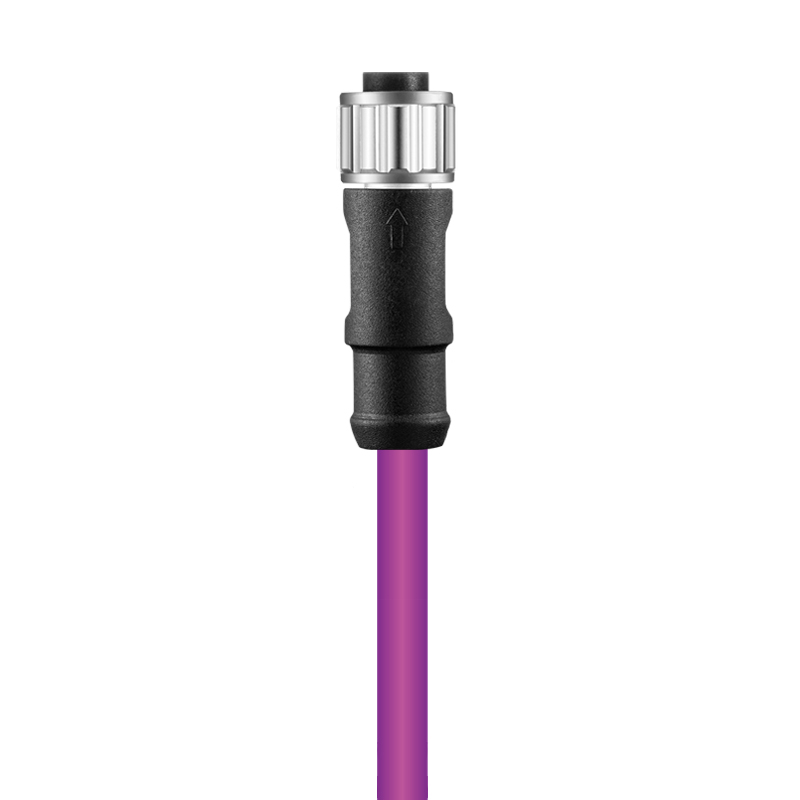

单端预铸母直头

单端预铸母直头

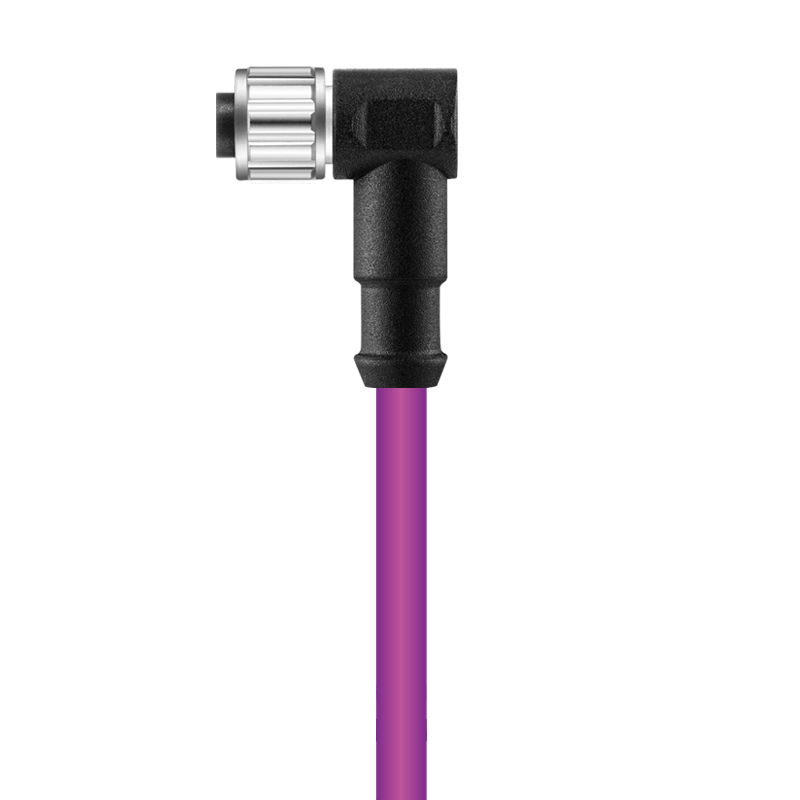

单端预铸母弯头

单端预铸母弯头

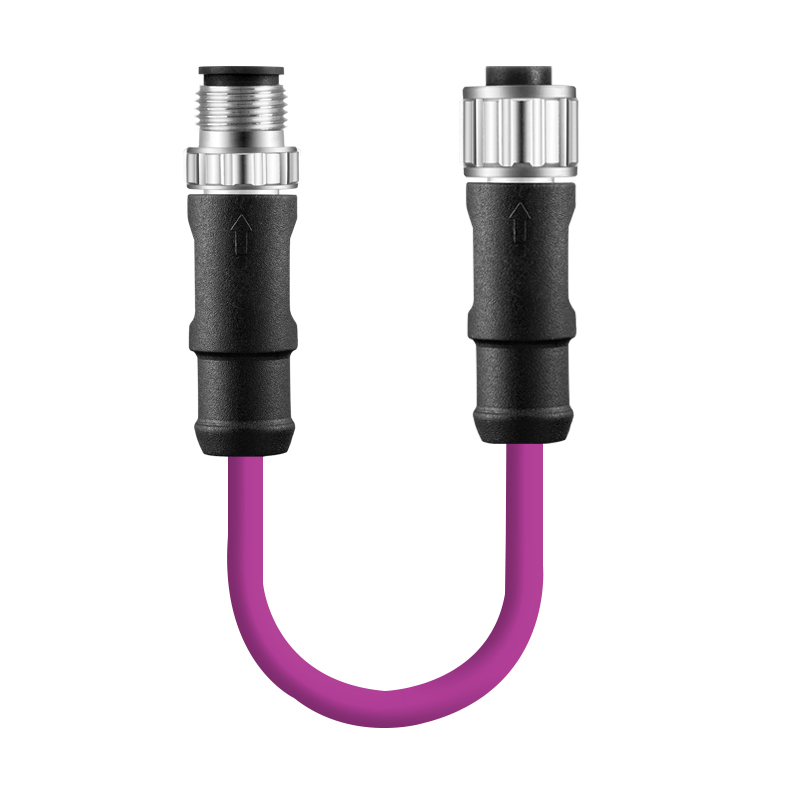

双端预铸一直公一直母

双端预铸一直公一直母

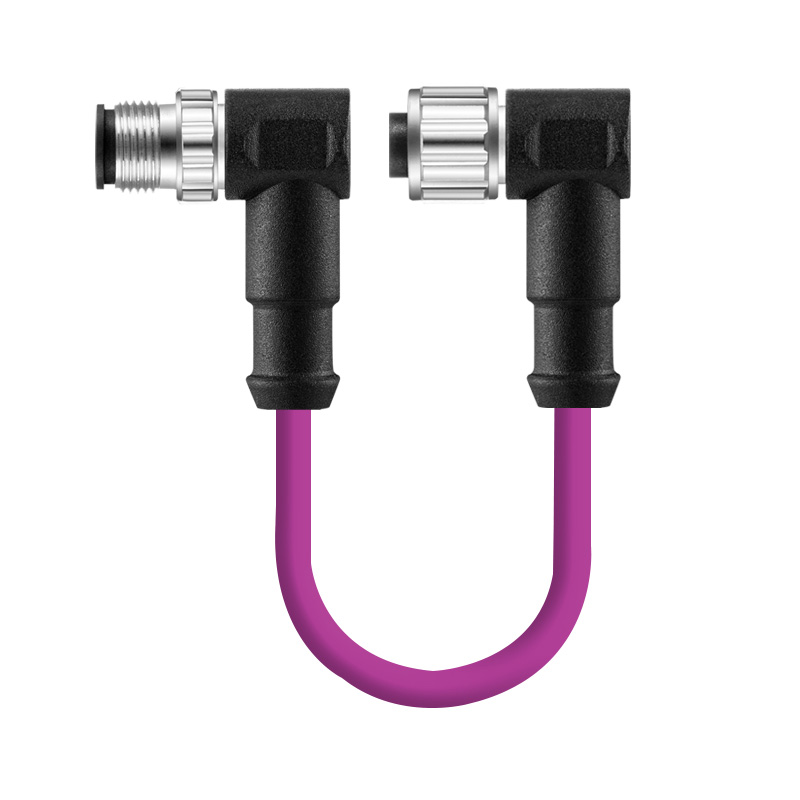

双端预铸一弯公一弯母

双端预铸一弯公一弯母

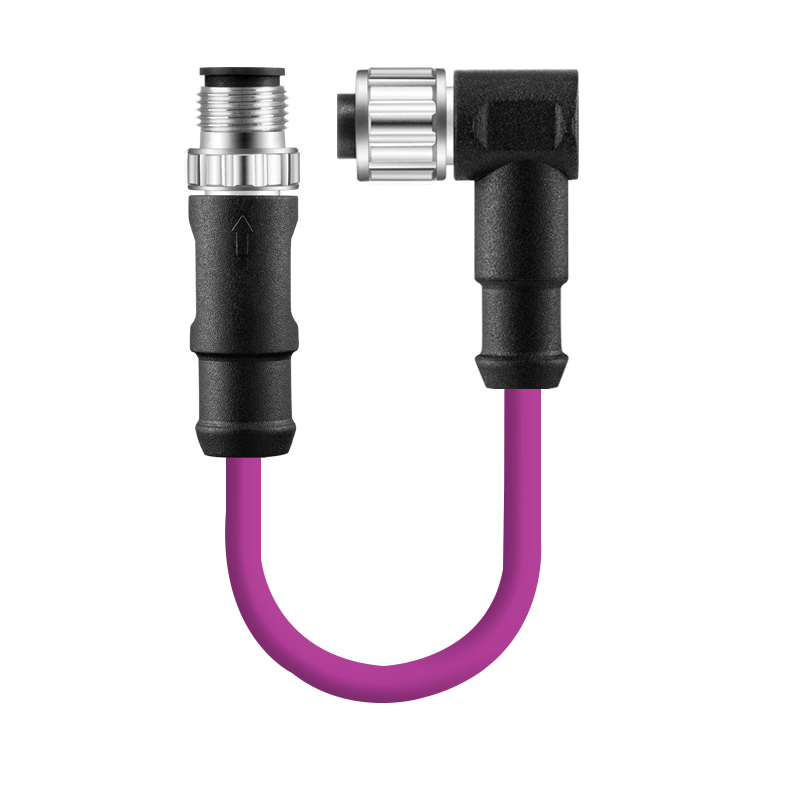

双端预铸一直公一弯母

双端预铸一直公一弯母

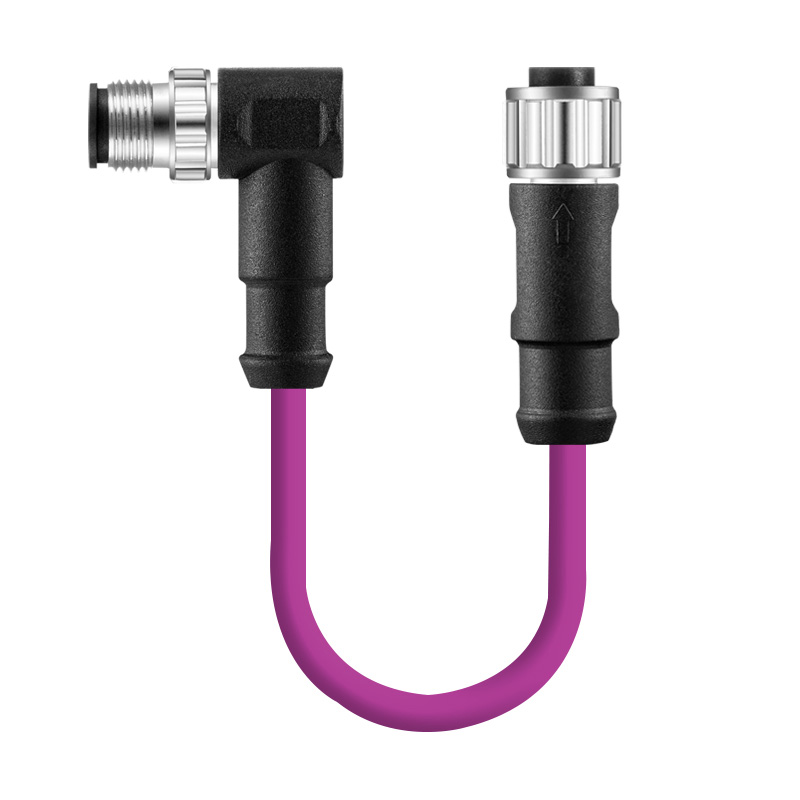

双端预铸一弯公一直母

双端预铸一弯公一直母

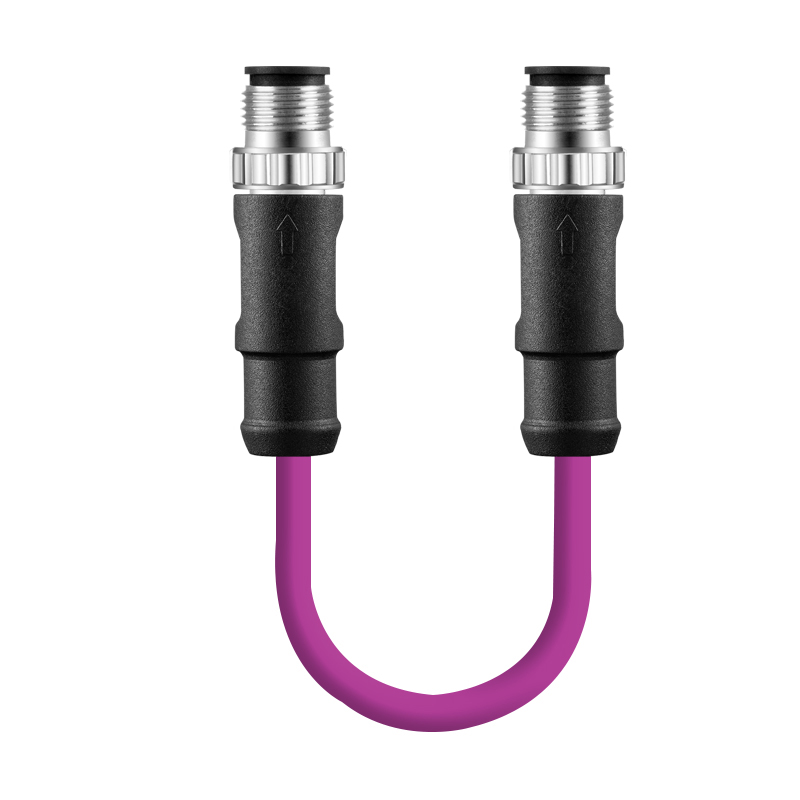

双端预铸一直公一直公

双端预铸一直公一直公

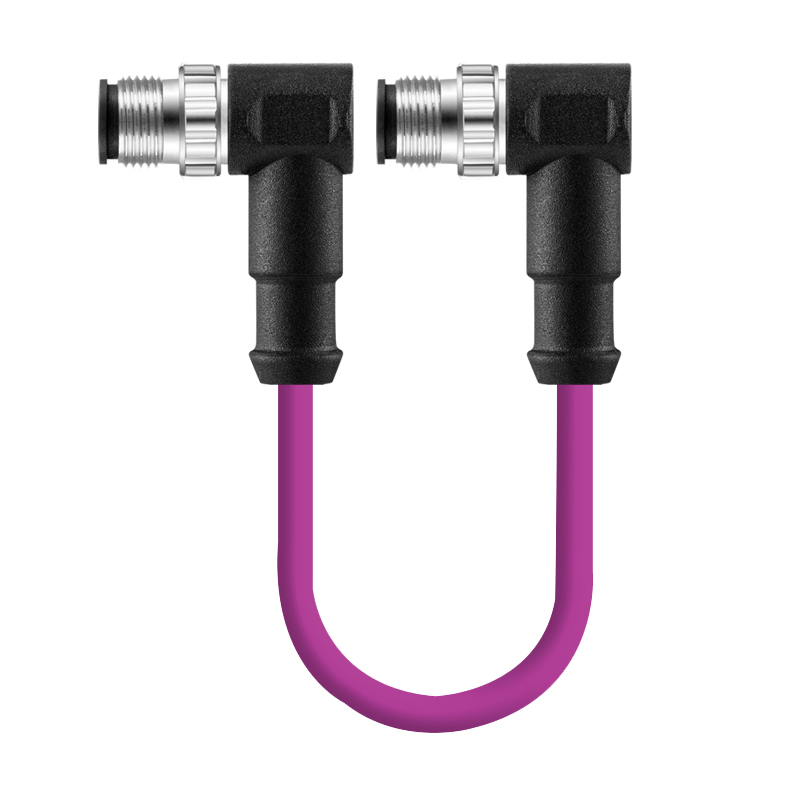

双端预铸一弯公一弯公

双端预铸一弯公一弯公
