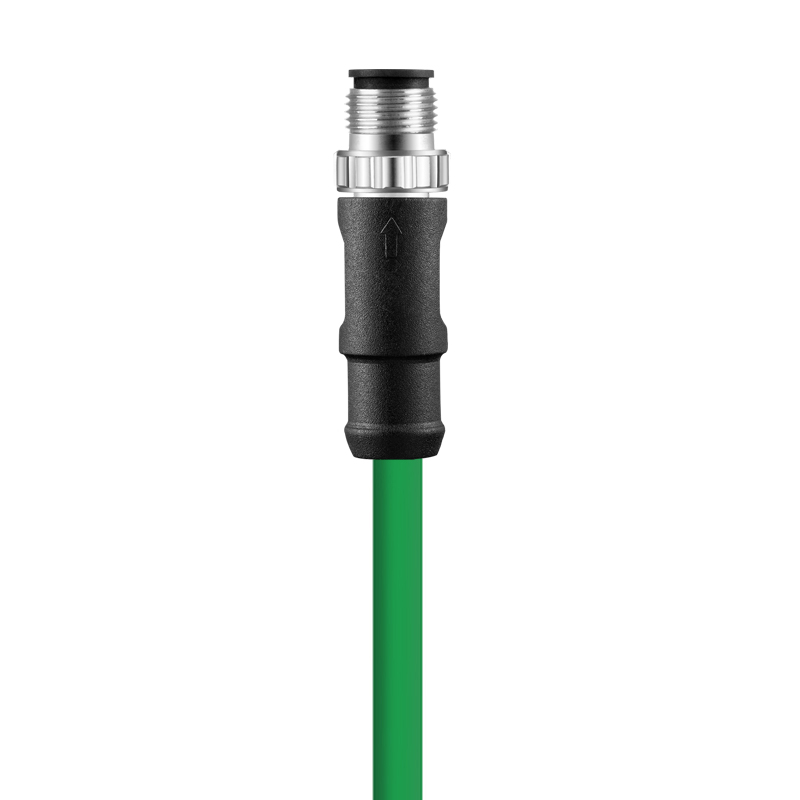

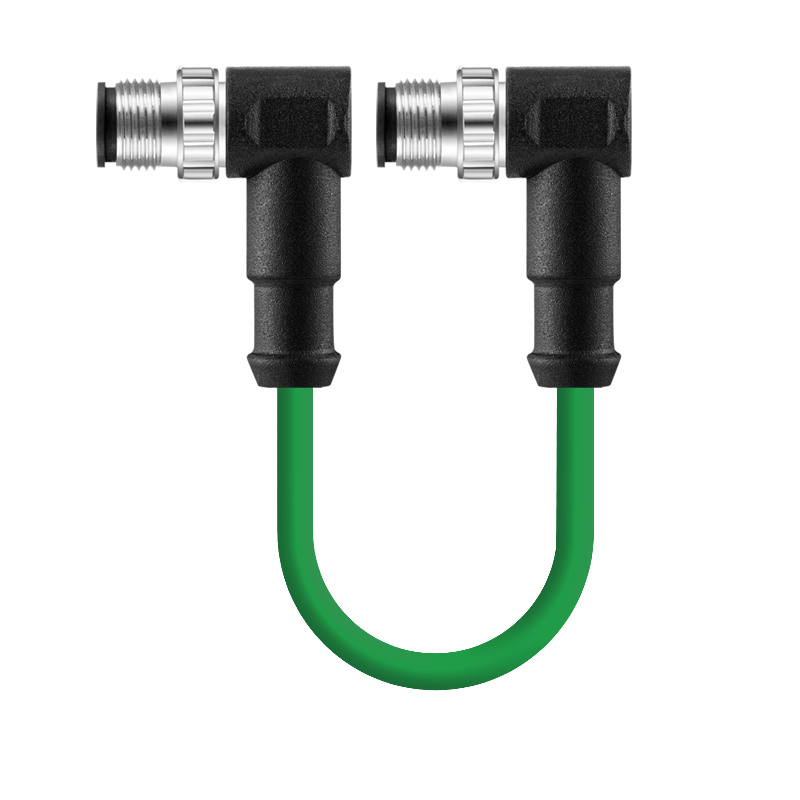

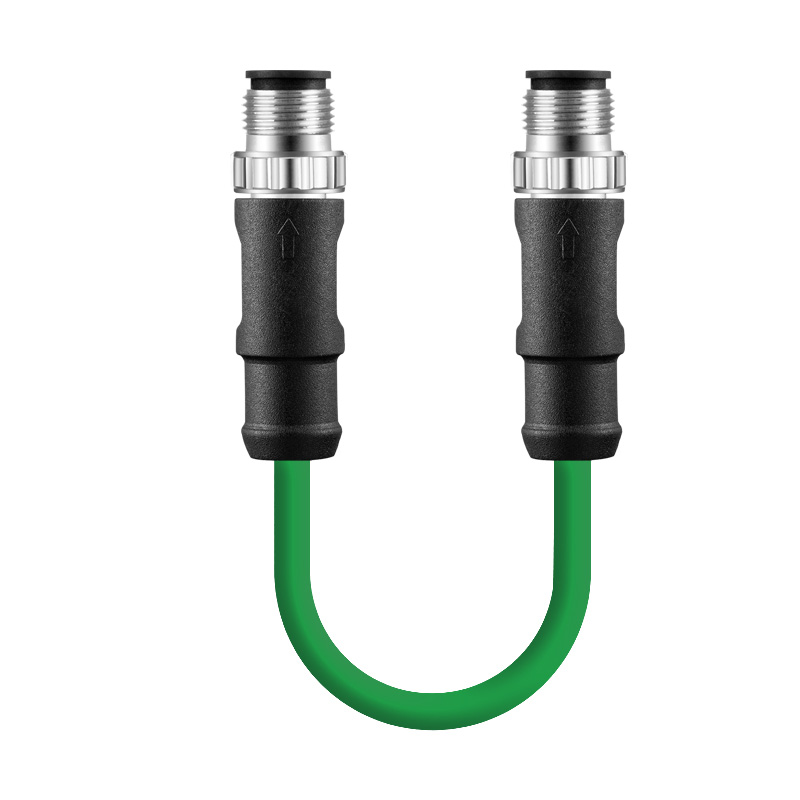

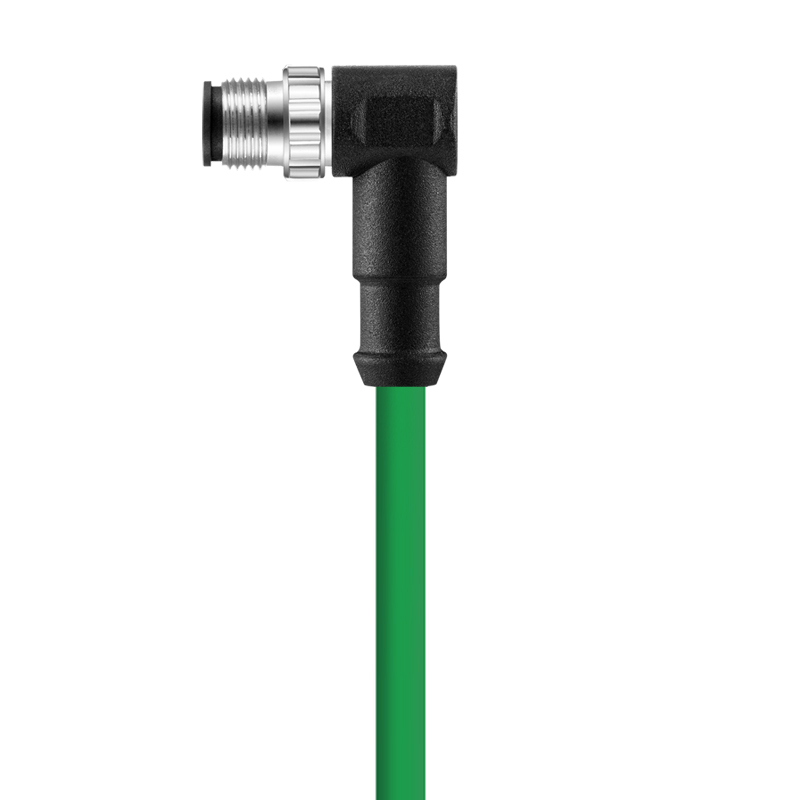

产品属性参数
适用总线协议:
ProfiNet
连接器类型:
M12 / RJ45
芯数:
4 pin
绝缘电阻:
≥100 MΩ
导体电阻:
≤5mΩ
额定电压:
60 V DC
线缆规格:
2*2*22AWG
屏蔽:
屏蔽型
芯线连接方式:
焊接型
信号分类:
PROFINET CAT5( IEC11081 )100Mbps
环境温度:
-25~+85℃
防护等级:
IP67
插孔正视图
接线线序
M12-1.YE(TD+) 黄
M12-2.WH(RD+) 白
M12-3.OG(TD-) 橙
M12-4.BU(RD-) 蓝
以下为RJ45接线线序
RJ45-1.YE(TD+) 黄
RJ45-2.OG(TD-) 橙
RJ45-3.WH(RD+) 白
RJ45-6.BU(RD-) 蓝
M12-2.WH(RD+) 白
M12-3.OG(TD-) 橙
M12-4.BU(RD-) 蓝
以下为RJ45接线线序
RJ45-1.YE(TD+) 黄
RJ45-2.OG(TD-) 橙
RJ45-3.WH(RD+) 白
RJ45-6.BU(RD-) 蓝
可选线缆材质
固定安装
移动安装
拖链
移动安装
拖链
可选线缆颜色
绿色
定制
定制
尺寸图

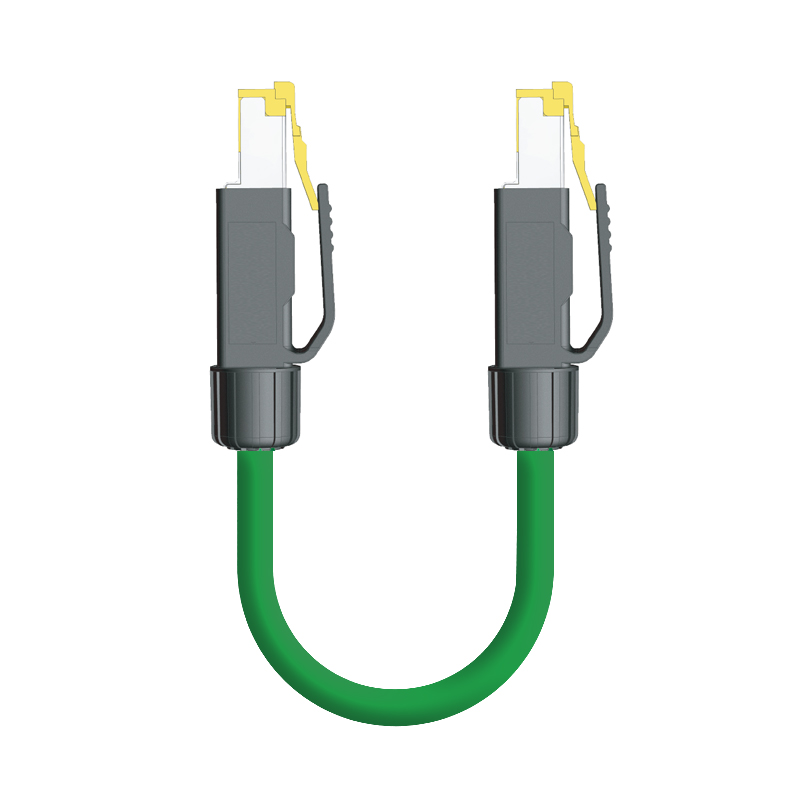

双端预铸一RJ45一RJ45（组装式）

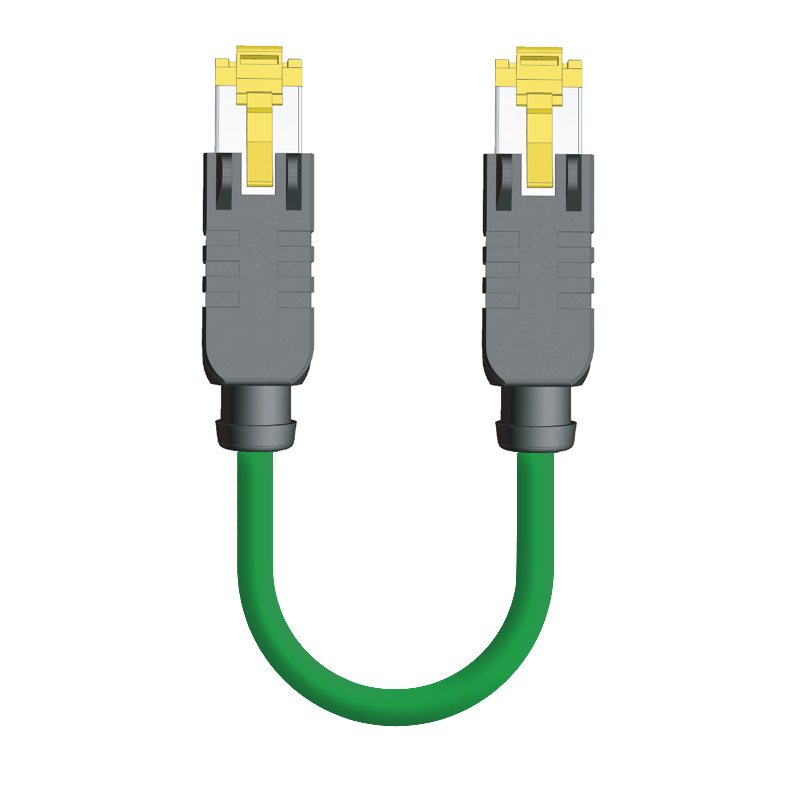

双端预铸一RJ45一RJ45（预铸式）
