西连电气-在线选型产品手册

相关插接类型选择

双端预铸一直M12公转一RJ45

双端预铸一弯M12公转一RJ45

双端预铸一直全金属M12公转一RJ45

双端预铸一M12公法兰型M12转一RJ45

双端预铸一M12母法兰型M12转一RJ45

产品属性参数

连接器类型:

M12转RJ45

芯数:

4 pin

线缆规格:

2*2*26AWG

适用总线协议:

EtherNet/IP EtherCAT

绝缘电阻:

≥100 MΩ

导体电阻:

≤5mΩ

额定电压:

60 V DC

屏蔽:

屏蔽型

芯线连接方式:

焊接型

环境温度:

-25~+85℃

防护等级:

IP67(M12端)

插孔正视图

接线线序

M12-RJ45 1-1 : WH OG(TD+) 白橙
M12-RJ45 2-2 : WH GN(RD+) 白绿
M12-RJ45 3-6 : GN(RD-) 绿
M12-RJ45 4-2 : OG(TD-) 橙

可选线缆材质

固定安装
移动安装
拖链

可选线缆颜色

青蓝色
定制

尺寸图

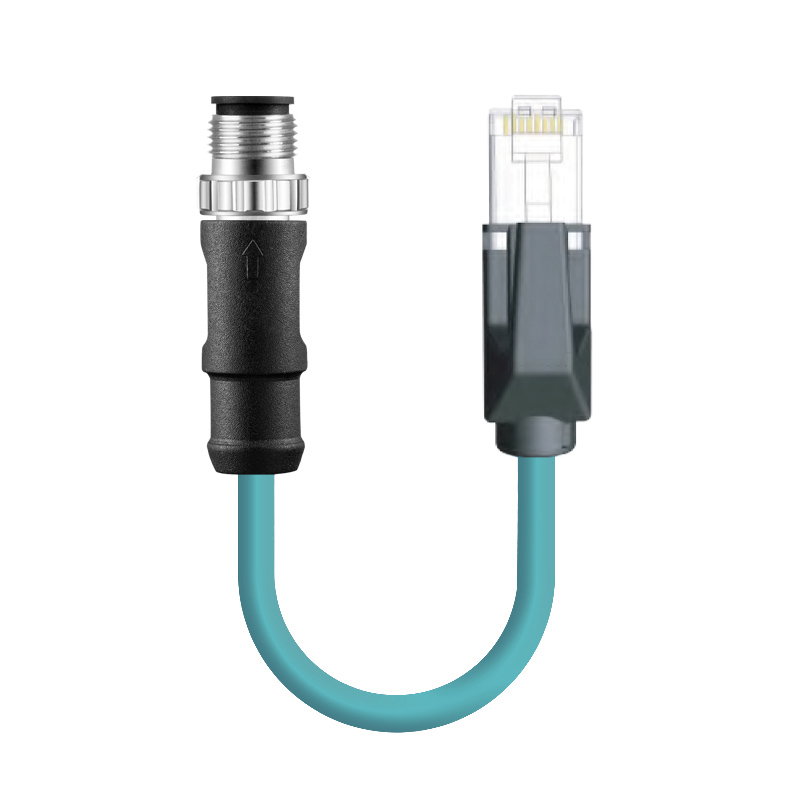

双端预铸一直M12公转一RJ45

双端预铸一直M12公转一RJ45产品型号

材质颜色

线芯

材质特性

ENCSC 4-RJ45 4-721/2 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCSC 4-RJ45 4-721/5 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCSC 4-RJ45 4-721/10 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCSC 4-RJ45 4-727/2 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCSC 4-RJ45 4-727/5 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCSC 4-RJ45 4-727/10 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCSC 4-RJ45 4-629/2 M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

ENCSC 4-RJ45 4-629/5M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

ENCSC 4-RJ45 4-629/10M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

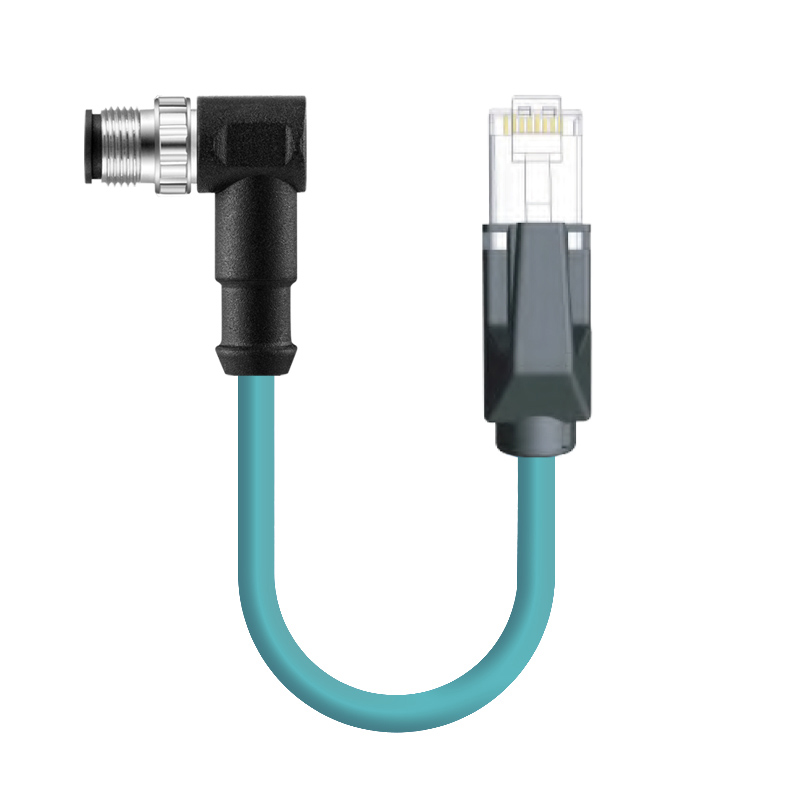

双端预铸一弯M12公转一RJ45

双端预铸一弯M12公转一RJ45产品型号

材质颜色

线芯

材质特性

ENCSWC 4-RJ45 4-721/2 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCSWC 4-RJ45 4-721/5 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCSWC 4-RJ45 4-721/10 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCSWC 4-RJ45 4-727/2 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCSWC 4-RJ45 4-727/5 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCSWC 4-RJ45 4-727/10 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCSWC 4-RJ45 4-629/2 M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

ENCSWC 4-RJ45 4-629/5M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

ENCSWC 4-RJ45 4-629/10M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

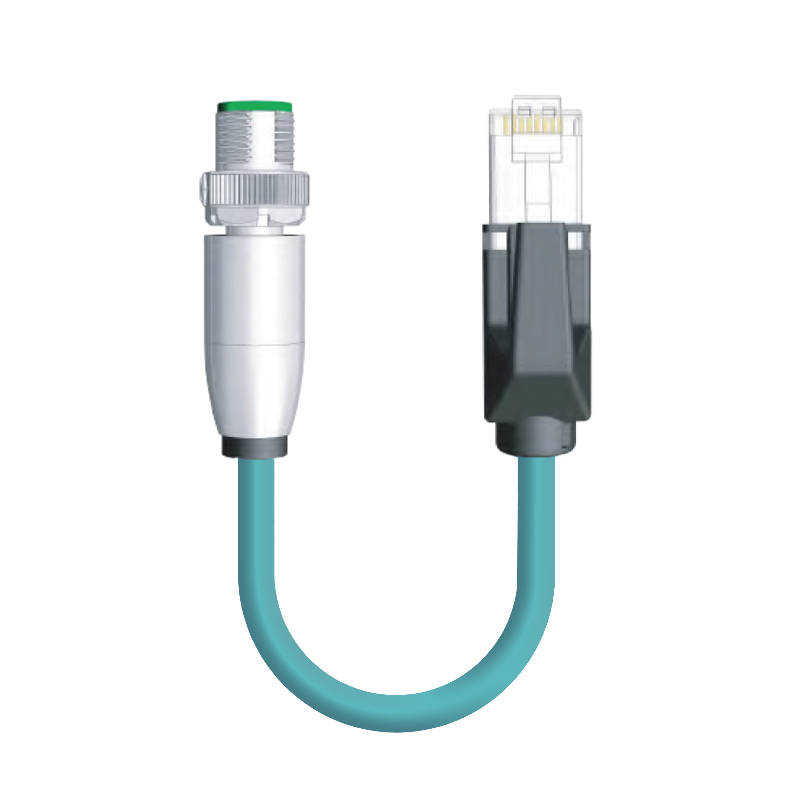

双端预铸一直全金属M12公转一RJ45

双端预铸一直全金属M12公转一RJ45产品型号

材质颜色

线芯

材质特性

ENCSCH 4-RJ45 4-721/2 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCSCH 4-RJ45 4-721/5 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCSCH 4-RJ45 4-721/10 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCSCH 4-RJ45 4-727/2 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCSCH 4-RJ45 4-727/5 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCSCH 4-RJ45 4-727/10 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCSCH 4-RJ45 4-629/2 M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

ENCSCH 4-RJ45 4-629/5M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

ENCSCH 4-RJ45 4-629/10M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

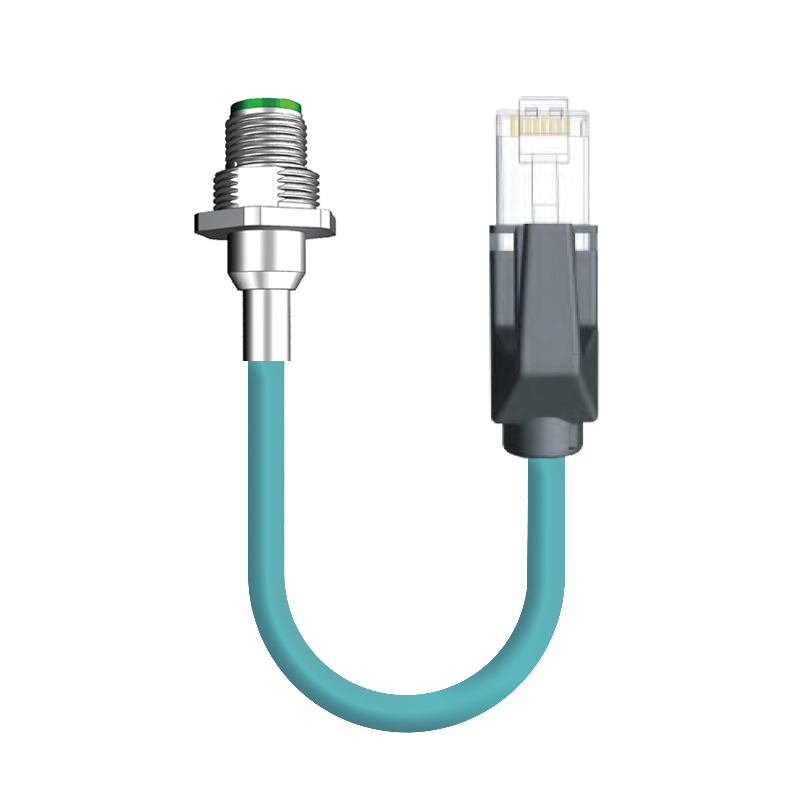

双端预铸一M12公法兰型M12转一RJ45

双端预铸一M12公法兰型M12转一RJ45产品型号

材质颜色

线芯

材质特性

ENCSFLH 4-RJ45 4-721/2 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCSFLH 4-RJ45 4-721/5 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCSFLH 4-RJ45 4-721/10 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCSFLH 4-RJ45 4-727/2 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCSFLH 4-RJ45 4-727/5 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCSFLH 4-RJ45 4-727/10 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCSFLH 4-RJ45 4-629/2 M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

ENCSFLH 4-RJ45 4-629/5M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

ENCSFLH 4-RJ45 4-629/10M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

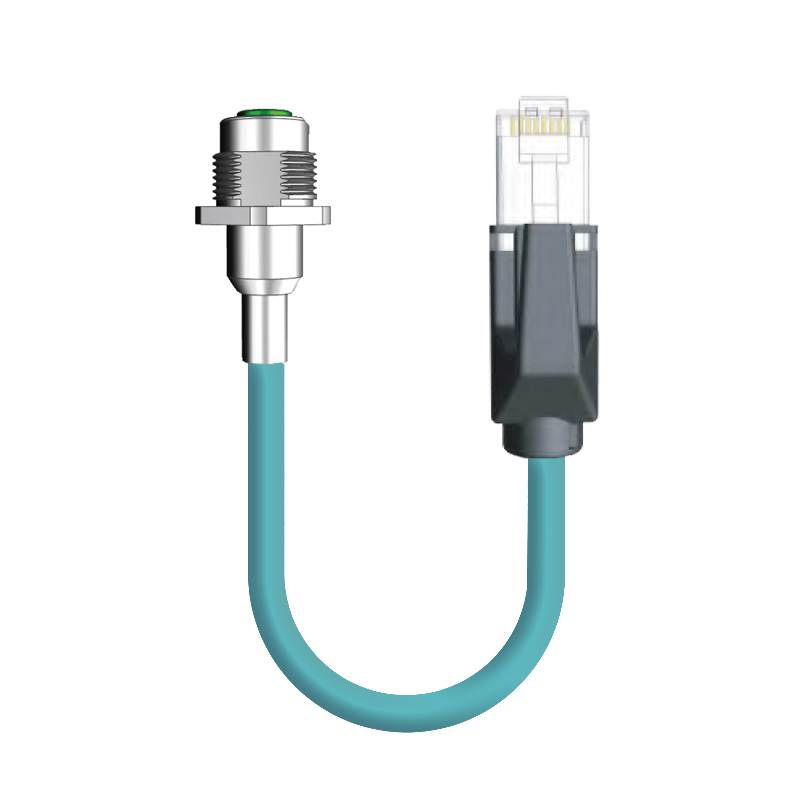

双端预铸一M12母法兰型M12转一RJ45

双端预铸一M12母法兰型M12转一RJ45产品型号

材质颜色

线芯

材质特性

ENCKFLH 4-RJ45 4-721/2 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCKFLH 4-RJ45 4-721/5 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCKFLH 4-RJ45 4-721/10 M

PVC 青蓝色线

2*2*26AWG

聚录乙烯

ENCKFLH 4-RJ45 4-727/2 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCKFLH 4-RJ45 4-727/5 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCKFLH 4-RJ45 4-727/10 M

PUR 青蓝色线

2*2*26AWG

聚氨酯, 无卤素

ENCKFLH 4-RJ45 4-629/2 M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

ENCKFLH 4-RJ45 4-629/5M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线

ENCKFLH 4-RJ45 4-629/10M

Towline 青蓝色线

2*2*26AWG

拖链/高柔线
