相关插接类型选择
产品属性参数
连接器类型:
M12转RJ45
芯数:
8 pin
线缆规格:
4*2*26AWG
适用总线协议:
EtherNet/IP EtherCAT
绝缘电阻:
≥100 MΩ
导体电阻:
≤5mΩ
额定电压:
60 V DC
屏蔽:
屏蔽型
芯线连接方式:
焊接型
环境温度:
-25~+85℃
防护等级:
IP67(M12端)
插孔正视图
接线线序
M12-RJ45 6-1 : WH/OG  白/橙
M12-RJ45 4-2 : OG  橙
M12-RJ45 5-3 : WH/GN  白/绿
M12-RJ45 7-4 : BU  蓝
M12-RJ45 1-5 : WH/BU  白/蓝
M12-RJ45 8-6 : GN  绿
M12-RJ45 2-7 : WH/BN  白/棕
M12-RJ45 3-8 : BN  棕
可选线缆材质
固定安装
移动安装
拖链
可选线缆颜色
青蓝色
定制
尺寸图

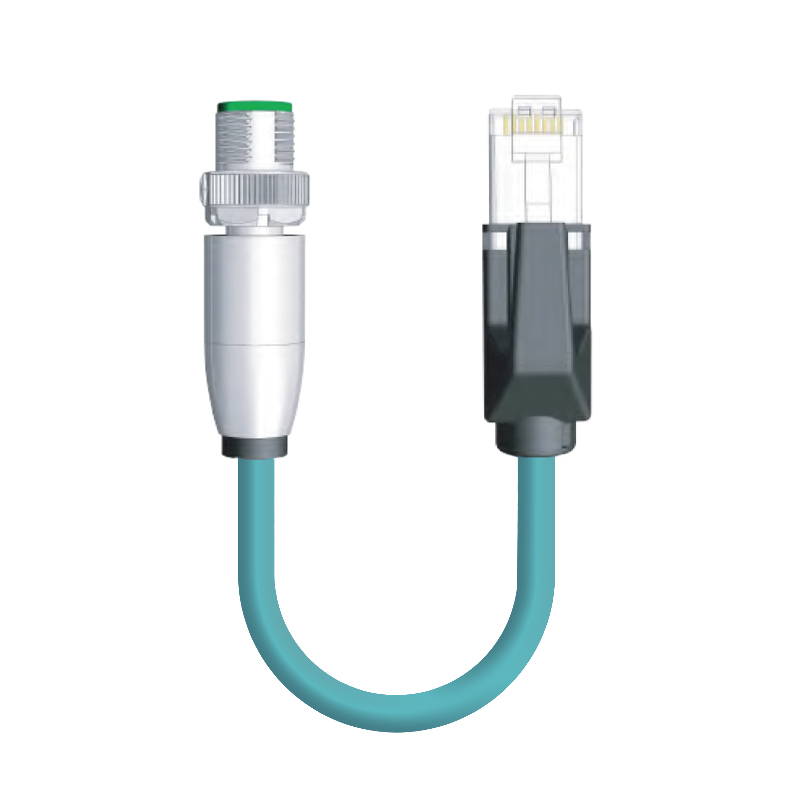

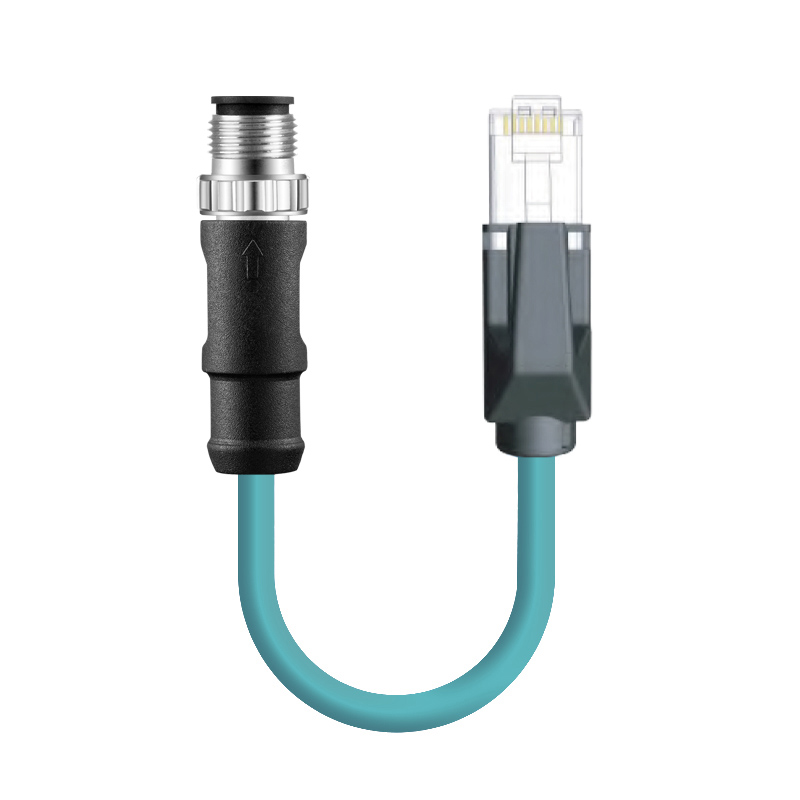

双端预铸一直M12公转一RJ45

双端预铸一直M12公转一RJ45

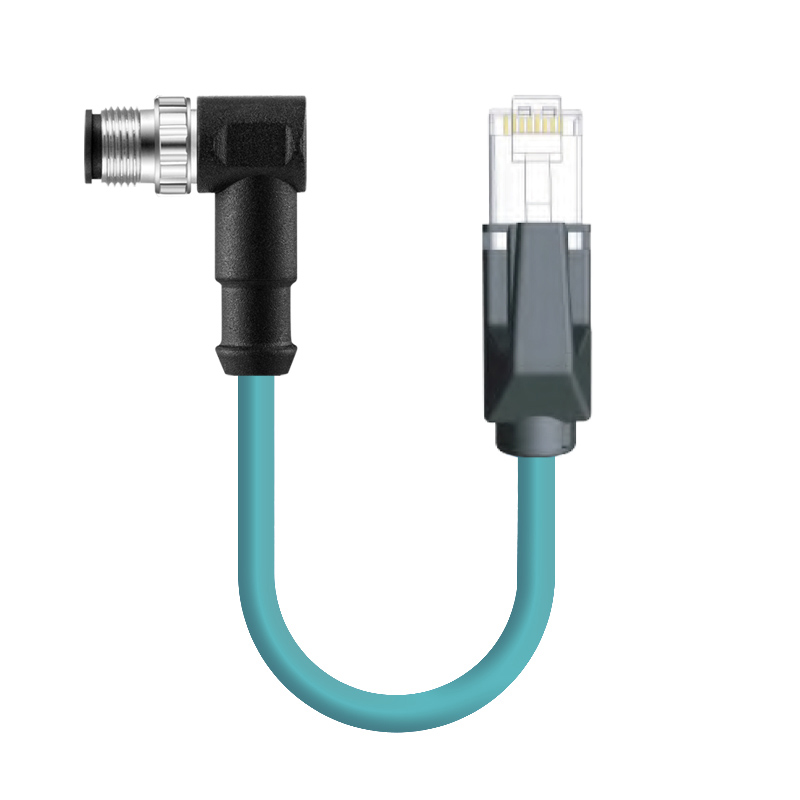

双端预铸一弯M12公转一RJ45

双端预铸一弯M12公转一RJ45

双端预铸一直全金属M12公转一RJ45

双端预铸一直全金属M12公转一RJ45

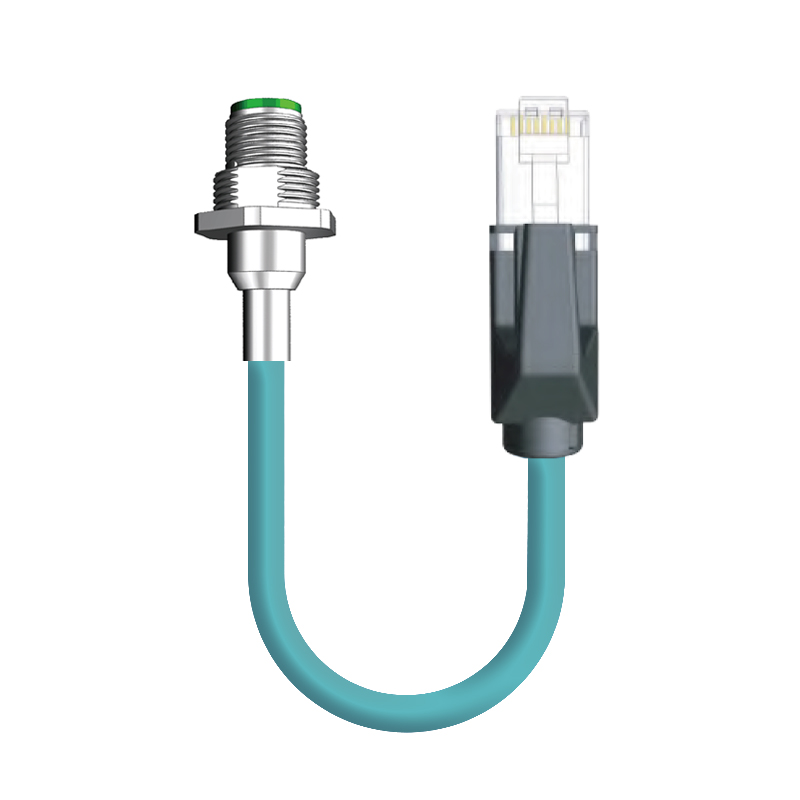

双端预铸一M12公法兰型M12转一RJ45

双端预铸一M12公法兰型M12转一RJ45

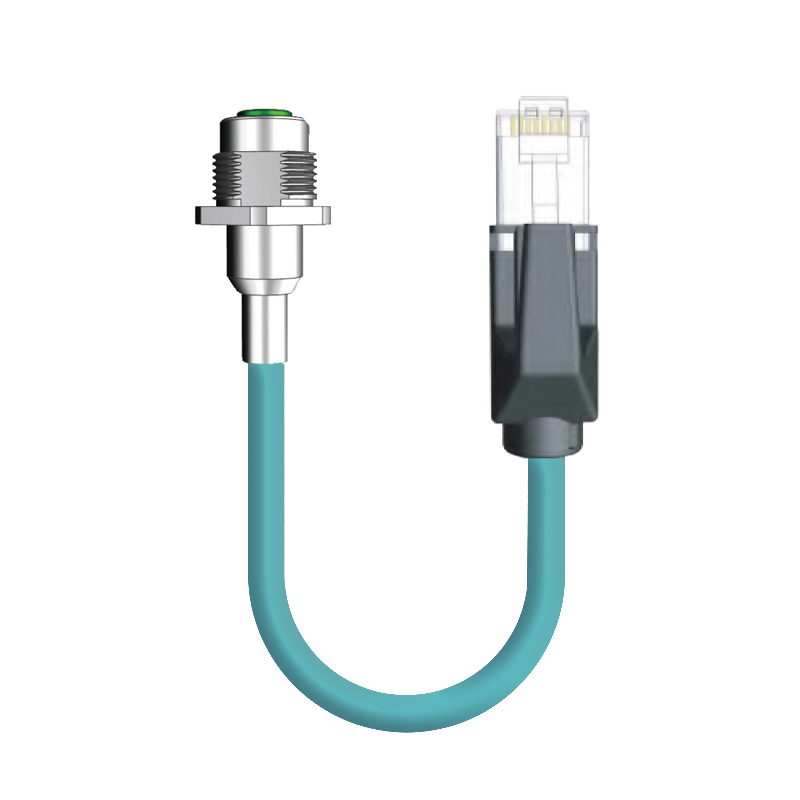

双端预铸一M12母法兰型M12转一RJ45

双端预铸一M12母法兰型M12转一RJ45

双端预铸一直M12公转一RJ45

双端预铸一直M12公转一RJ45 (X扣)

双端预铸一弯M12公转一RJ45

双端预铸一弯M12公转一RJ45 (X扣)
