产品属性参数
连接器类型:
RJ45转RJ45
芯数:
8 pin
线缆规格:
4*2*26AWG
信号分类:
CAT6A
适用总线协议:
EtherNet/IP EtherCAT
绝缘电阻:
≥100 MΩ
导体电阻:
≤5mΩ
额定电压:
60 V DC
屏蔽:
屏蔽型
芯线连接方式:
焊接型
环境温度:
-25~+85℃
防护等级:
IP67(M12端)
插孔正视图
接线线序
RJ45-RJ45 1-1 : WH OG(TD+) 白/橙
RJ45-RJ45 2-2 : OG 橙
RJ45-RJ45 3-3 : WH/GN 白/绿
RJ45-RJ45 4-4 : BU 蓝
RJ45-RJ45 5-5 : WH/BU 白/蓝
RJ45-RJ45 6-6 : GN 绿
RJ45-RJ45 7-7 : WH/BN 白/棕
RJ45-RJ45 8-8 : BN 棕
RJ45-RJ45 2-2 : OG 橙
RJ45-RJ45 3-3 : WH/GN 白/绿
RJ45-RJ45 4-4 : BU 蓝
RJ45-RJ45 5-5 : WH/BU 白/蓝
RJ45-RJ45 6-6 : GN 绿
RJ45-RJ45 7-7 : WH/BN 白/棕
RJ45-RJ45 8-8 : BN 棕
可选线缆材质
固定安装
移动安装
拖链
移动安装
拖链
可选线缆颜色
青蓝色
定制
定制
尺寸图

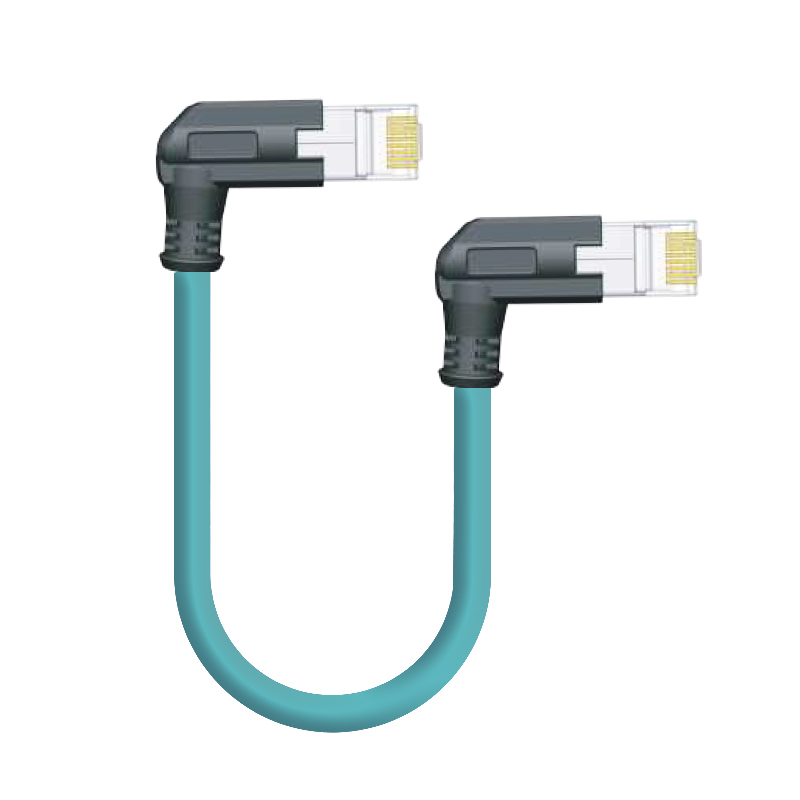

双端预铸一弯RJ45转一弯RJ45

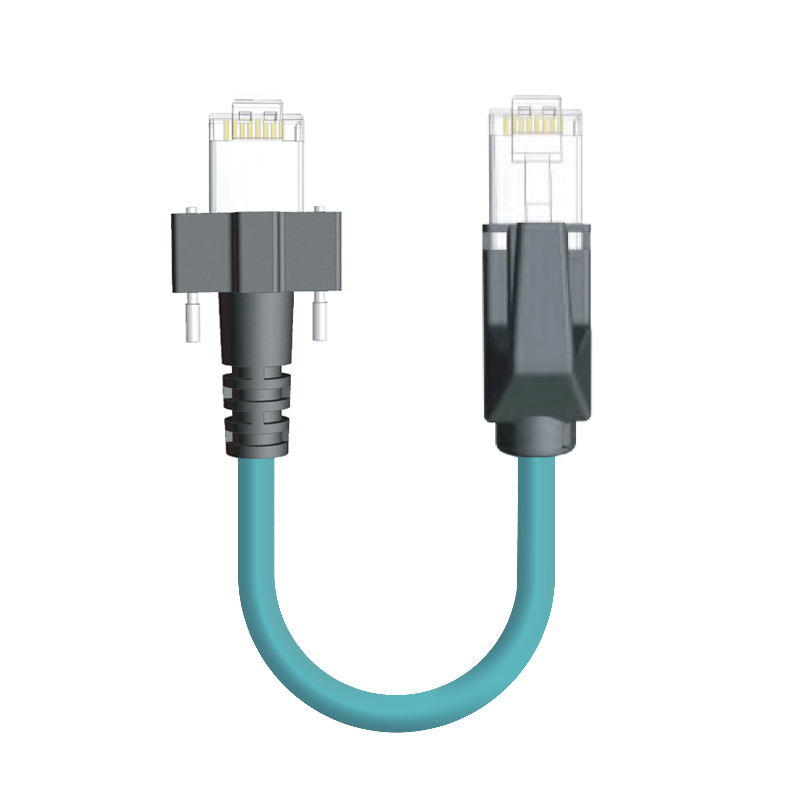

双端预铸一面板固定RJ45转一RJ45
