相关插接类型选择
产品属性参数
适配线规:
24AWG/0.25mm2
连接器类型:
M12-8 Pin
接口类型:
A-Coding
额定电流:
2A
额定电压:
30V
行业标准:
IEC 61076-2-101
连接器胶芯:
TPU + GF
耦合螺丝/螺母:
铜镀镍
密封方式:
O-型密封圈
防护等级:
IP67
外模/壳体:
TPU
连接器导体:
铜镀金
适用温度:
-25°C ~ + 85°C
绝缘电阻:
≥100 MΩ
导体电阻:
≤5mΩ
芯线连接方式:
焊接型
插孔正视图
接线线序
1.WH 白色
2.BN 棕色
3.GN 绿色
4.YE 黄色
5.GY 灰色
6.PK 粉色
7.BU 蓝色
8.RD 红色
可选线缆材质
PVC
PUR
PUR
Towline 柔性
可选线缆颜色
黑色
橙色
灰色
定制颜色
尺寸图

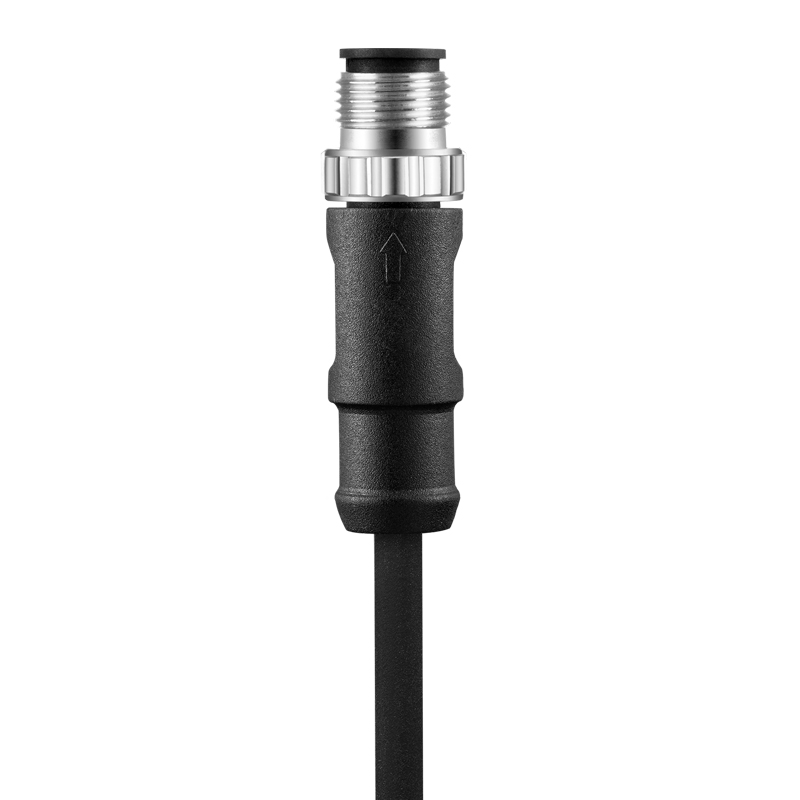

M12-针型直头预铸线

公直头

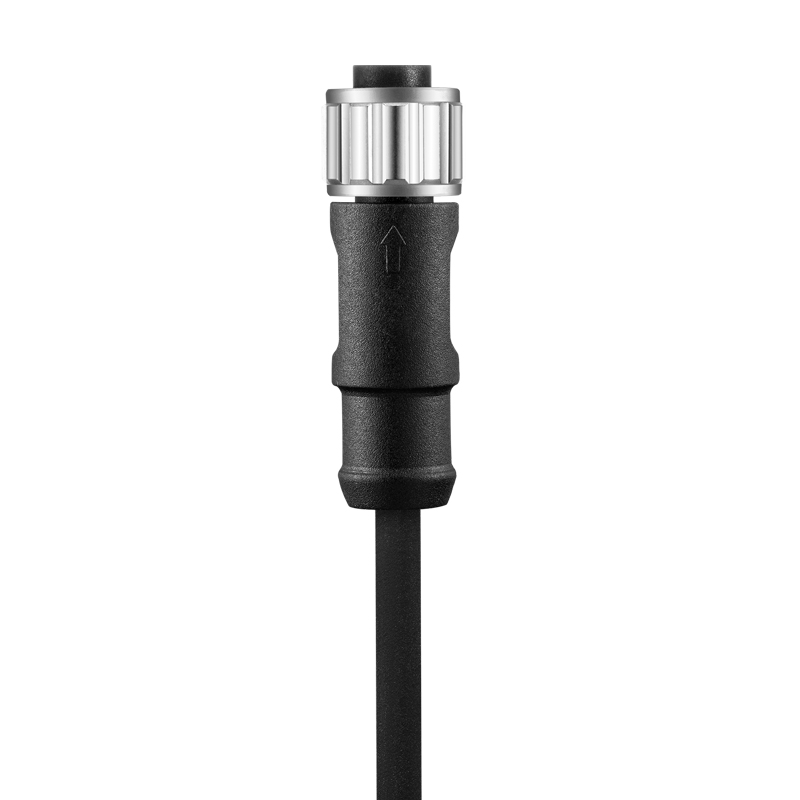

M12-孔型直头预铸线

母直头

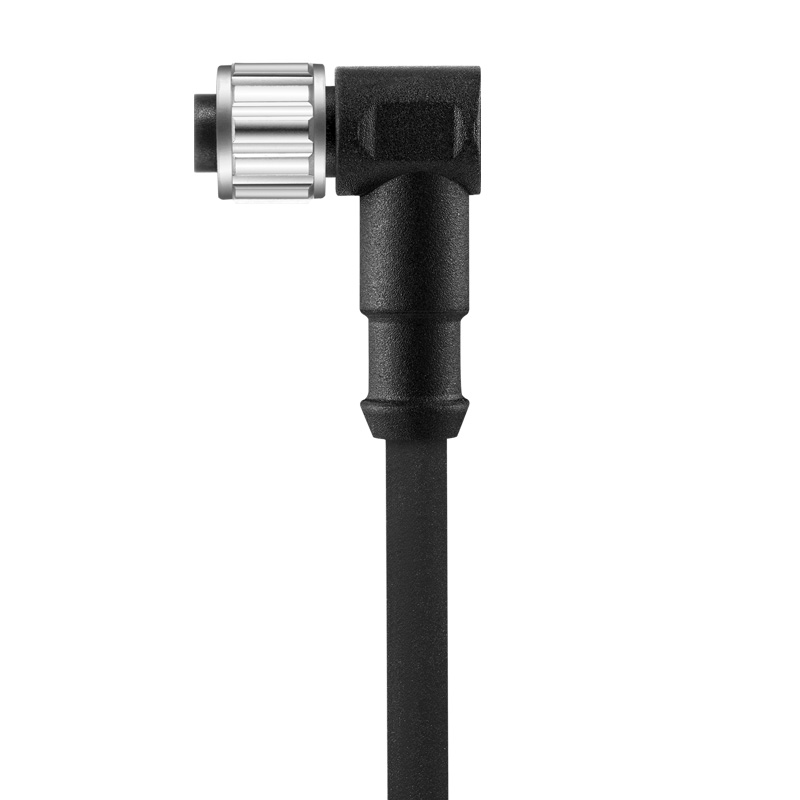

M12-孔型直角弯头预铸线

母弯头

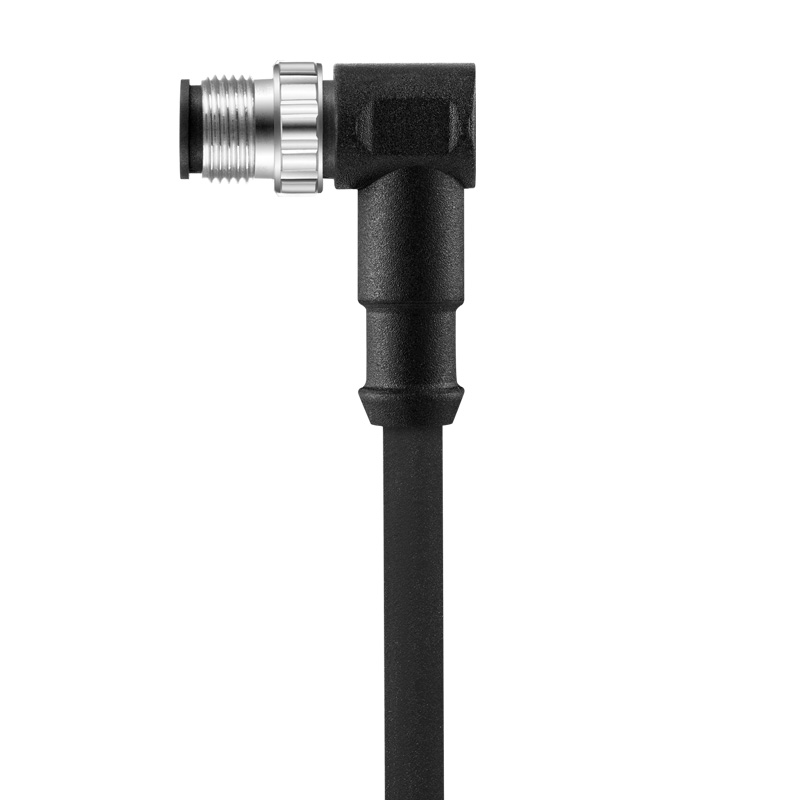

M12-针型弯头预铸线

公弯头

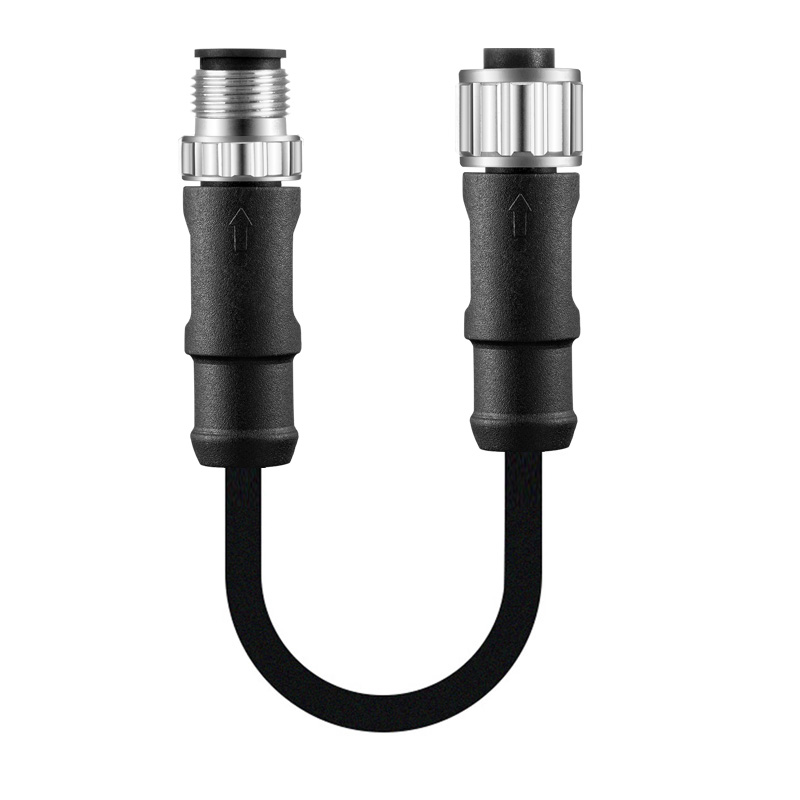

M12-针型直头转孔型直头预铸线

公直转母直

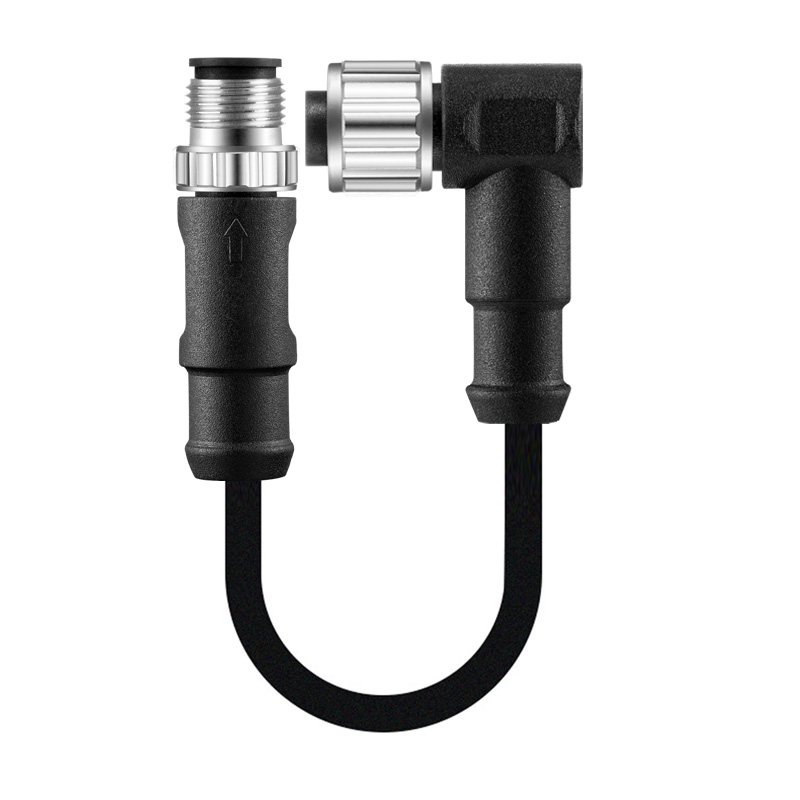

M12-双端直针型转孔型弯头预铸线

一直公一母弯

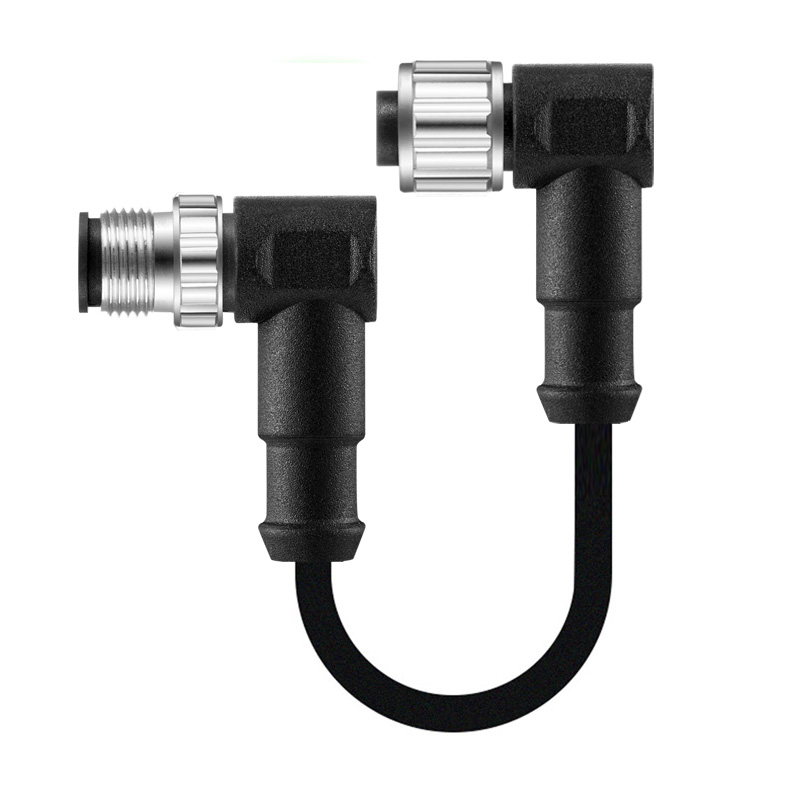

M12-针型弯头转孔型弯头预铸线

公弯转母弯

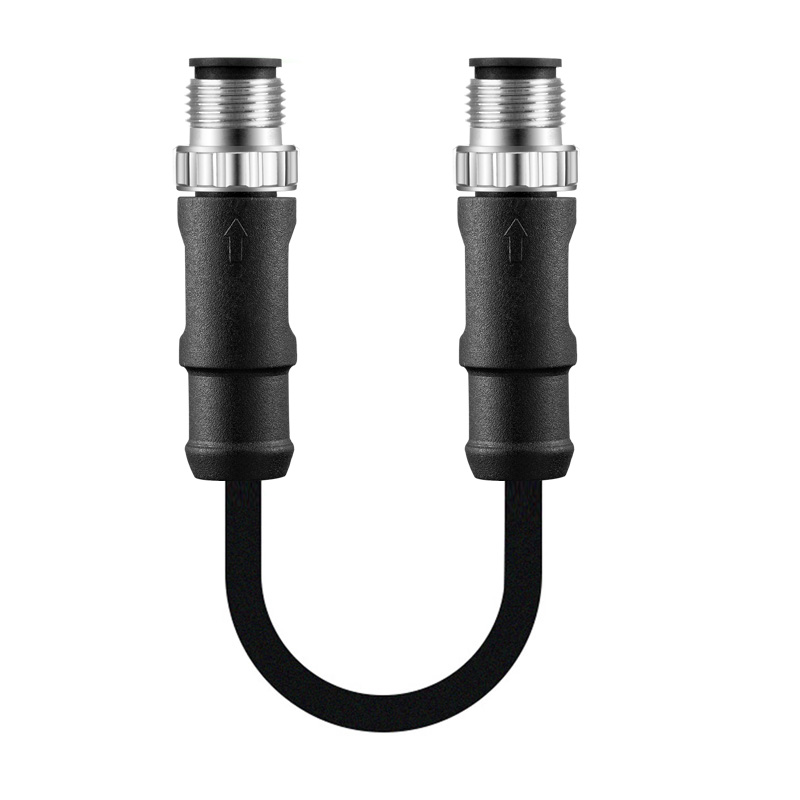

M12-针型直头转针型直头预铸线

公直转公直

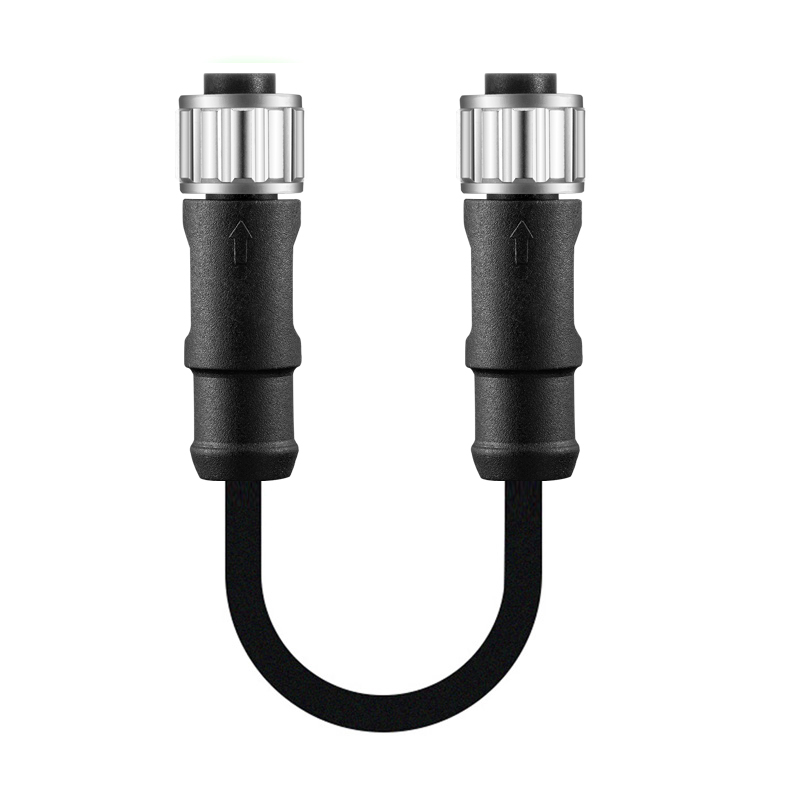

M12-孔型直头转孔型直头预铸线

母直转母直

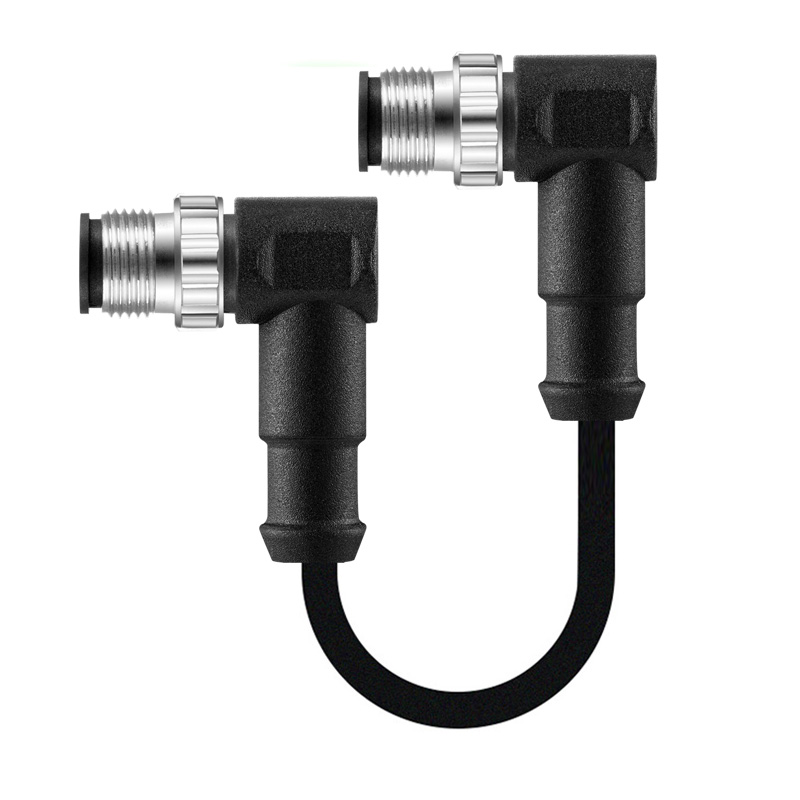

M12-针型弯头转针型弯头

公弯转公弯
