相关插接类型选择
产品属性参数
适用总线协议:
DeviceNet
连接器类型:
7/8''
芯数:
5 pin
绝缘电阻:
≥100 MΩ
导体电阻:
≤5mΩ
额定电压:
48 V AC 60 V DC
线缆规格:
2*15AWG+2*18AWG
屏蔽:
屏蔽型
芯线连接方式:
焊接型
环境温度:
-25~+85℃
防护等级:
IP67
插孔正视图
接线线序
1 shield
2.RD(+) 红色
3.BK(-) 黑色
4.WH(CAN-H) 白色
5.BU(CAN-L) 蓝色
可选线缆材质
固定安装
移动安装
拖链
可选线缆颜色
灰色
定制
尺寸图

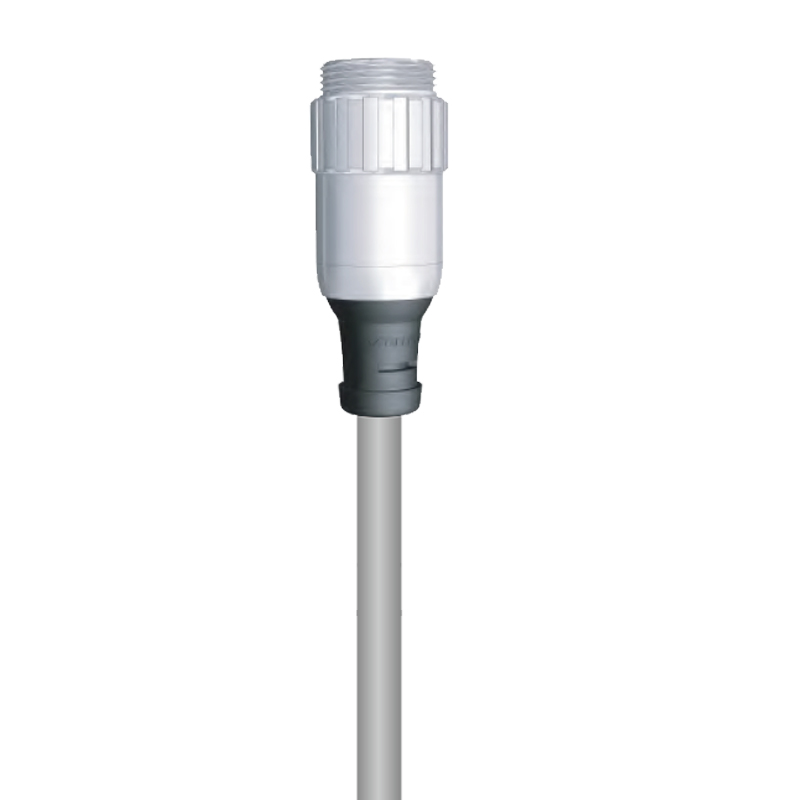

单端预铸公直头

单端预铸公直头

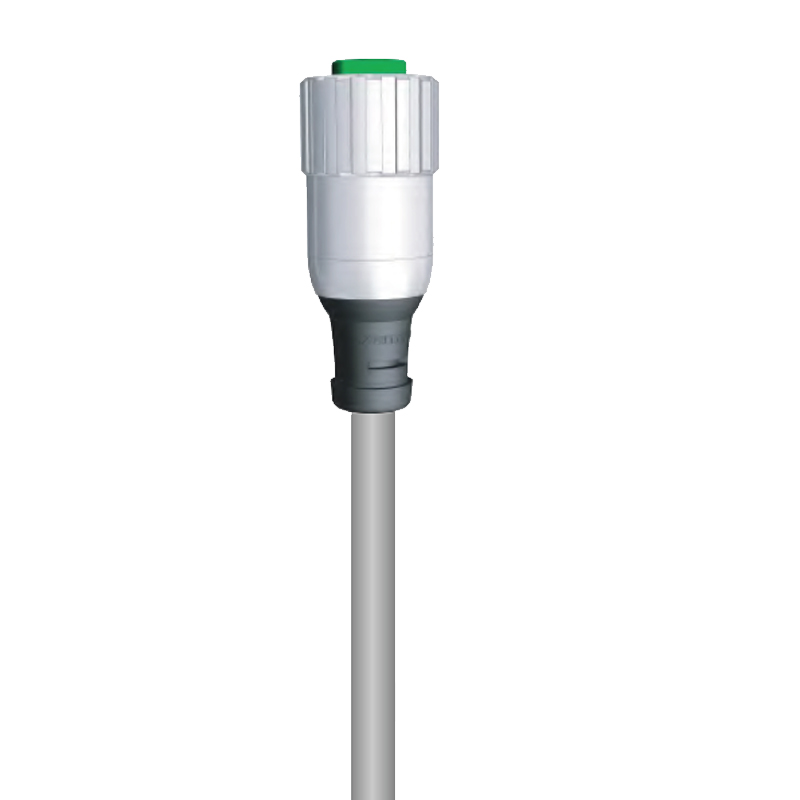

单端预铸母直头

单端预铸母直头

双端预铸一直公一直母

双端预铸一直公一直母

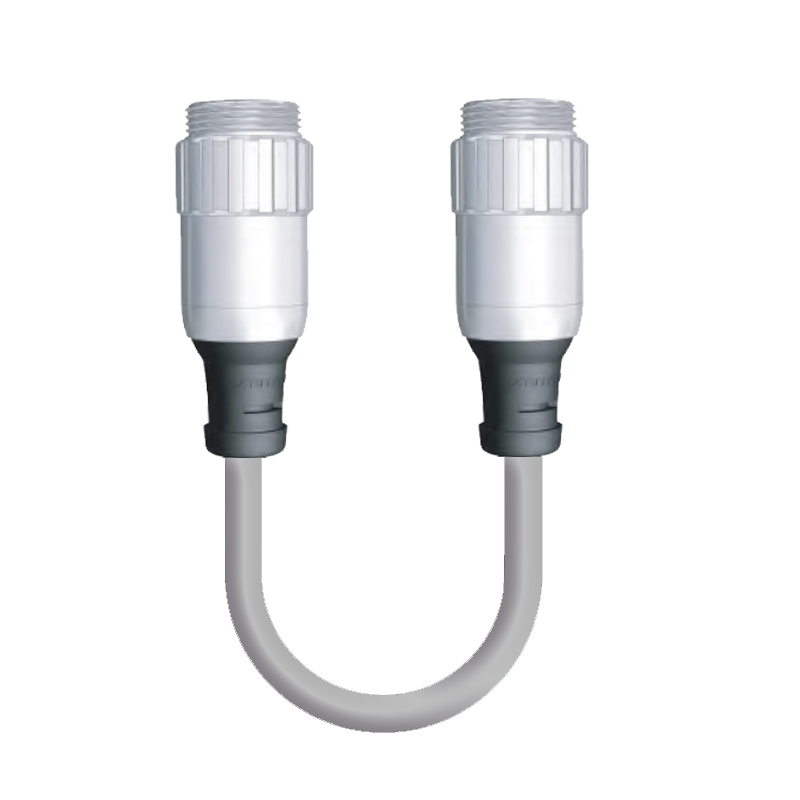

双端预铸一直公一直公

双端预铸一直公一直公

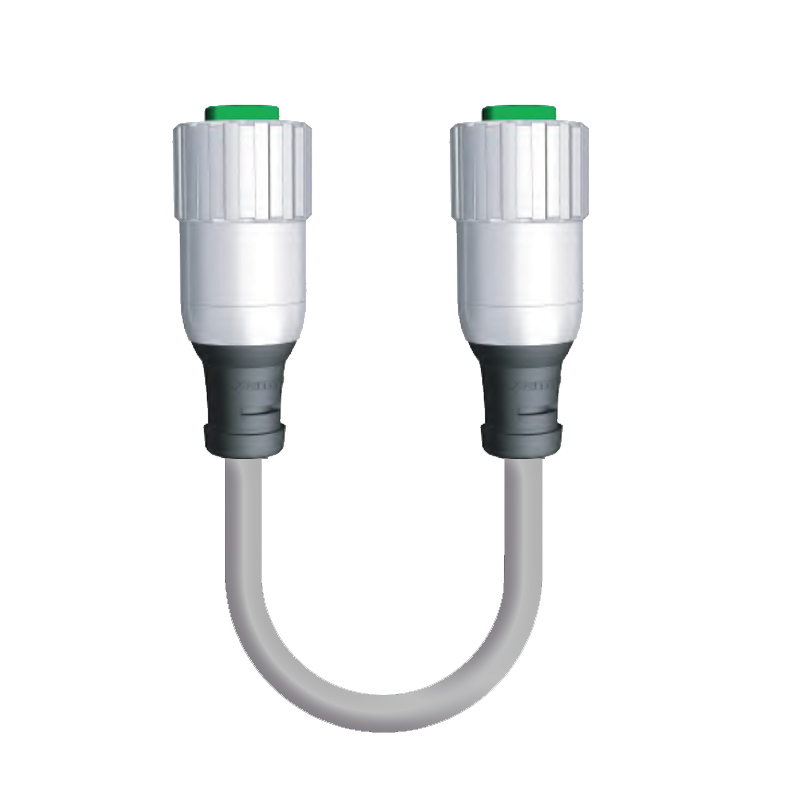

双端预铸一直母一直母

双端预铸一直母一直母
