西连电气-在线选型产品手册

相关插接类型选择

单端预铸公直头

产品属性参数

适用总线协议:

EtherCAT

连接器类型:

M8 / M8 转 RJ45

芯数:

4 pin

绝缘电阻:

≥100 MΩ

导体电阻:

≤5mΩ

额定电压:

30 V DC

线缆规格:

2*2*28AWG

屏蔽:

屏蔽型

芯线连接方式:

焊接型

信号分类:

CAT 5 ( IEC11081 ) 100Mbps

环境温度:

-25~+85℃

防护等级:

IP67

插孔正视图

接线线序

1.WH OG(TD+) 白橙
2.WH GN(RD+) 白绿
3.GN(RD-) 绿
4.OG(TD-) 橙

可选线缆材质

固定安装
移动安装
拖链

可选线缆颜色

绿色
定制

尺寸图

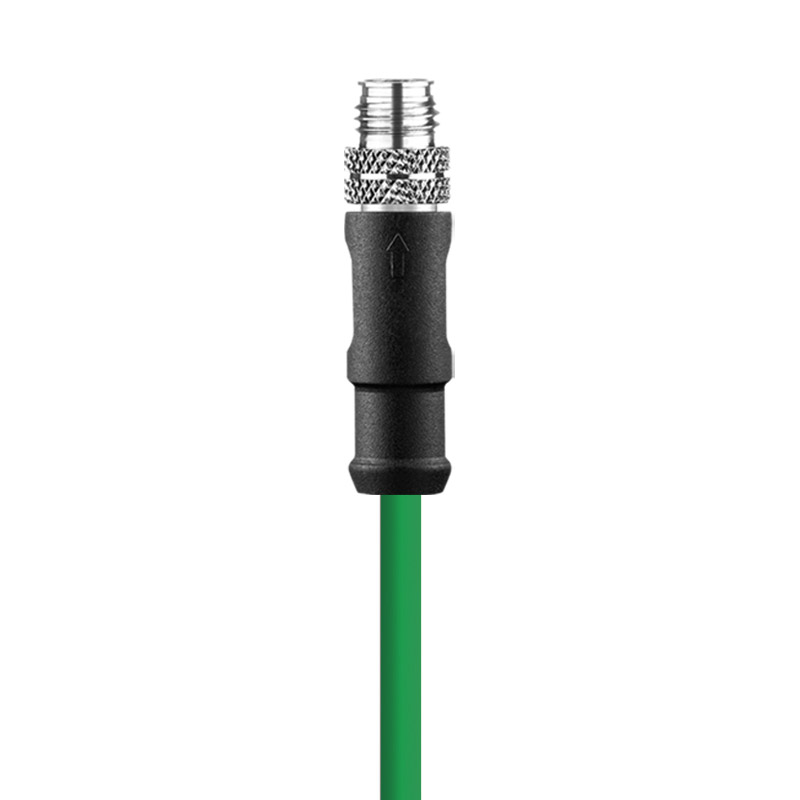

单端预铸公直头

单端预铸公直头产品型号

材质颜色

线芯

材质特性

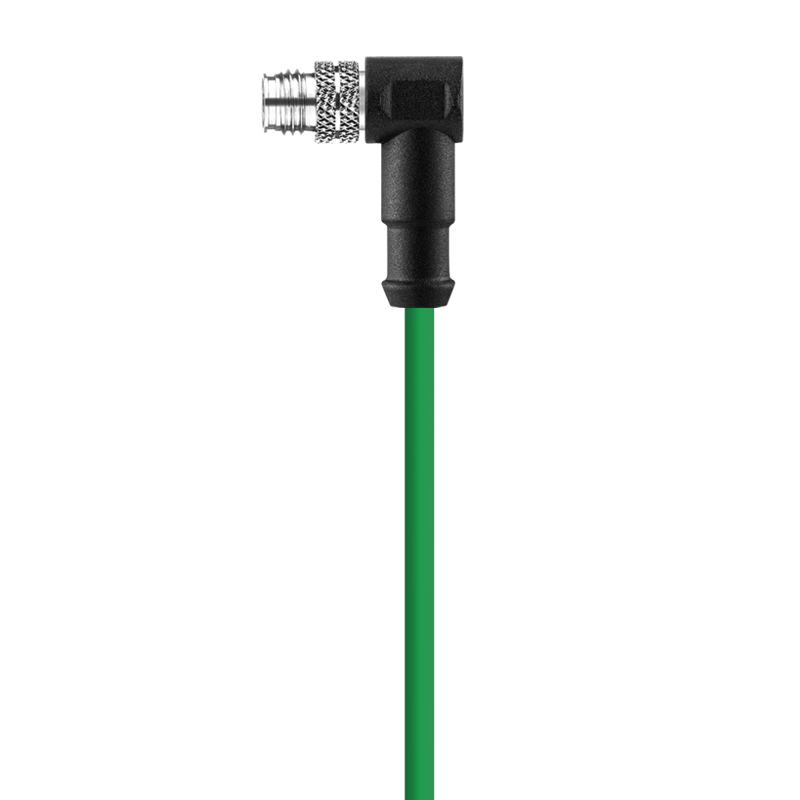

单端预铸公弯头

单端预铸公弯头产品型号

材质颜色

线芯

材质特性

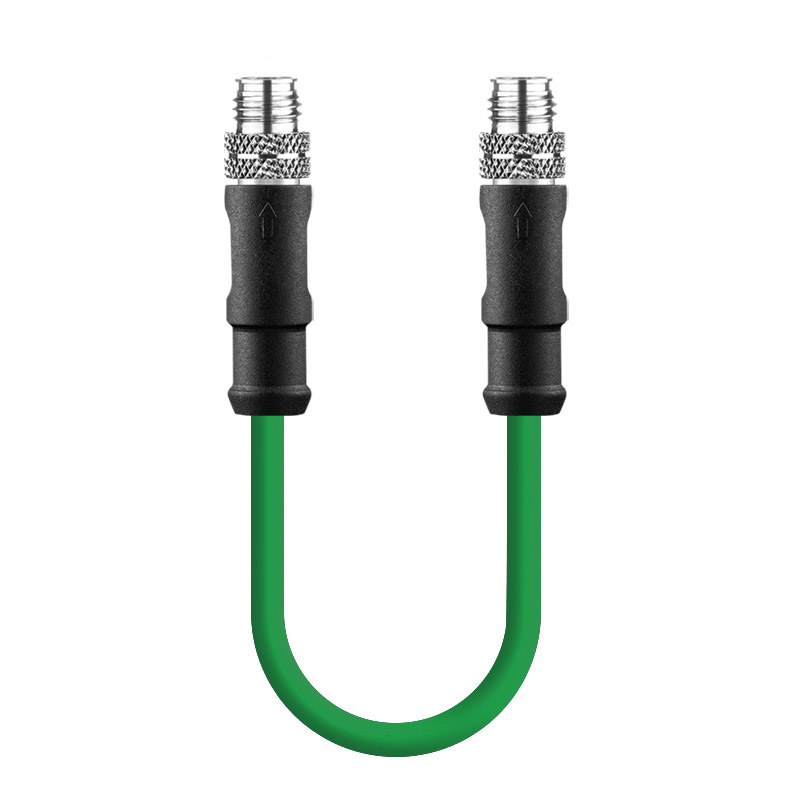

双端预铸一直公一直公

双端预铸一直公一直公产品型号

材质颜色

线芯

材质特性

ECSMC 4-ECSMC 4-671/2 M

PVC 绿色线

2*2*28AWG

聚录乙烯

ECSMC 4-ECSMC 4-671/5 M

PVC 绿色线

2*2*28AWG

聚录乙烯

ECSMC 4-ECSMC 4-671/10 M

PVC 绿色线

2*2*28AWG

聚录乙烯

ECSMC 4-ECSMC 4-677/2 M

PUR 绿色线

2*2*28AWG

聚氨酯, 无卤素

ECSMC 4-ECSMC 4-677/5 M

PUR 绿色线

2*2*28AWG

聚氨酯, 无卤素

ECSMC 4-ECSMC 4-677/10 M

PUR 绿色线

2*2*28AWG

聚氨酯, 无卤素

ECSMC 4-ECSMC 4-679/2 M

Towline 绿色线

2*2*28AWG

拖链/高柔线

ECSMC 4-ECSMC 4-679/5M

Towline 绿色线

2*2*28AWG

拖链/高柔线

ECSMC 4-ECSMC 4-679/10M

Towline 绿色线

2*2*28AWG

拖链/高柔线

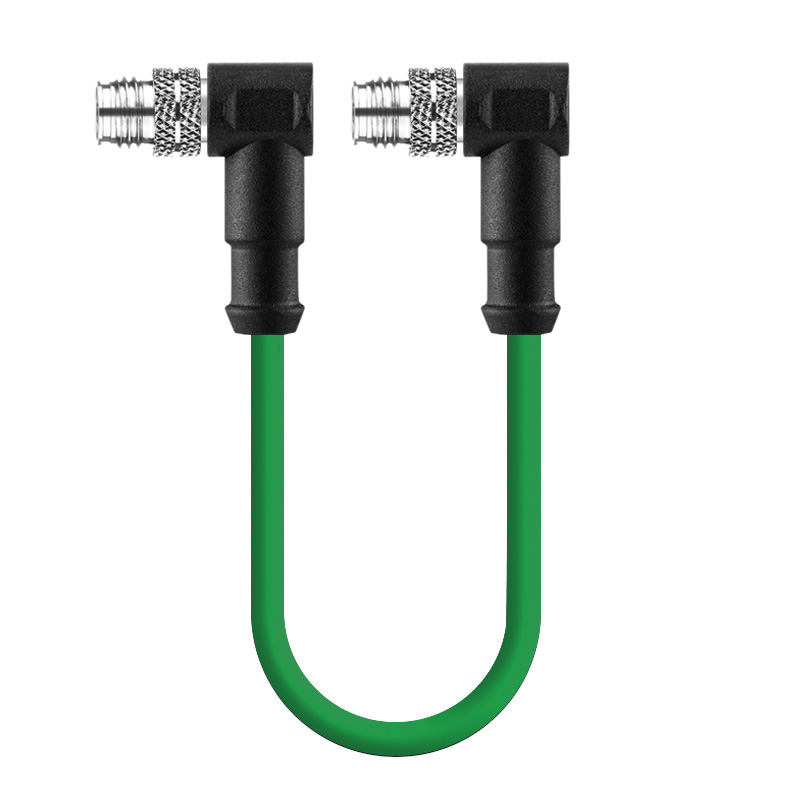

双端预铸一弯公一弯公

双端预铸一弯公一弯公产品型号

材质颜色

线芯

材质特性

ECSMWC 4-ECSMWC 4-671/2 M

PVC 绿色线

2*2*28AWG

聚录乙烯

ECSMWC 4-ECSMWC 4-671/5 M

PVC 绿色线

2*2*28AWG

聚录乙烯

ECSMWC 4-ECSMWC 4-671/10 M

PVC 绿色线

2*2*28AWG

聚录乙烯

ECSMWC 4-ECSMWC 4-677/2 M

PUR 绿色线

2*2*28AWG

聚氨酯, 无卤素

ECSMWC 4-ECSMWC 4-677/5 M

PUR 绿色线

2*2*28AWG

聚氨酯, 无卤素

ECSMWC 4-ECSMWC 4-677/10 M

PUR 绿色线

2*2*28AWG

聚氨酯, 无卤素

ECSMWC 4-ECSMWC 4-679/2 M

Towline 绿色线

2*2*28AWG

拖链/高柔线

ECSMWC 4-ECSMWC 4-679/5M

Towline 绿色线

2*2*28AWG

拖链/高柔线

ECSMWC 4-ECSMWC 4-679/10M

Towline 绿色线

2*2*28AWG

拖链/高柔线

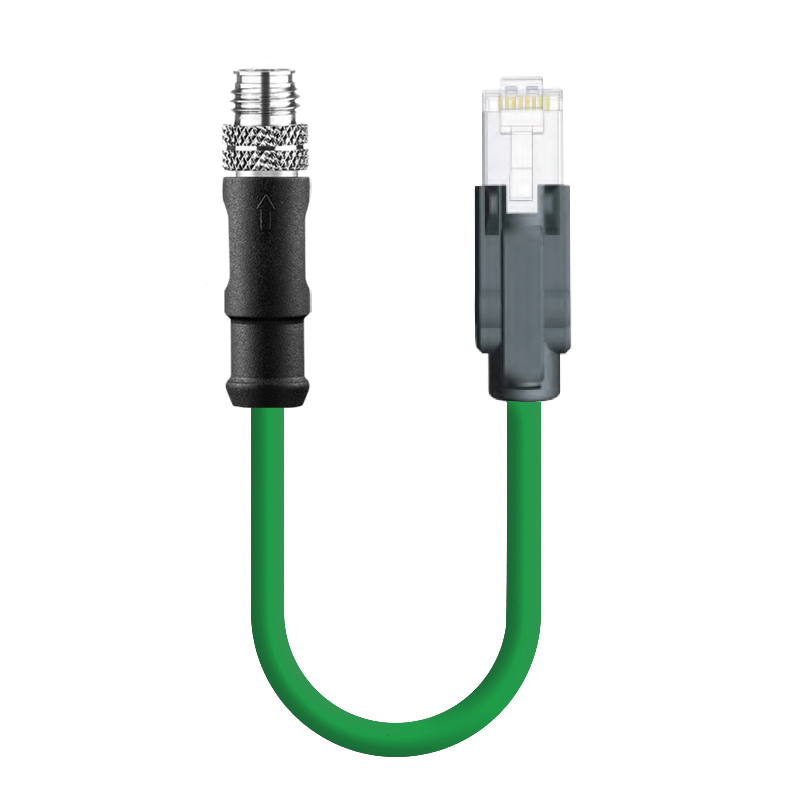

双端预铸一直公一RJ45

双端预铸一直公一RJ45产品型号

材质颜色

线芯

材质特性

ECSMC 4-RJ45 4-671/2 M

PVC 绿色线

2*2*28AWG

聚录乙烯

ECSMC 4-RJ45 4-671/5 M

PVC 绿色线

2*2*28AWG

聚录乙烯

ECSMC 4-RJ45 4-671/10 M

PVC 绿色线

2*2*28AWG

聚录乙烯

ECSMC 4-RJ45 4-677/2 M

PUR 绿色线

2*2*28AWG

聚氨酯, 无卤素

ECSMC 4-RJ45 4-677/5 M

PUR 绿色线

2*2*28AWG

聚氨酯, 无卤素

ECSMC 4-RJ45 4-677/10 M

PUR 绿色线

2*2*28AWG

聚氨酯, 无卤素

ECSMC 4-RJ45 4-679/2 M

Towline 绿色线

2*2*28AWG

拖链/高柔线

ECSMC 4-RJ45 4-679/5M

Towline 绿色线

2*2*28AWG

拖链/高柔线

ECSMC 4-RJ45 4-679/10M

Towline 绿色线

2*2*28AWG

拖链/高柔线

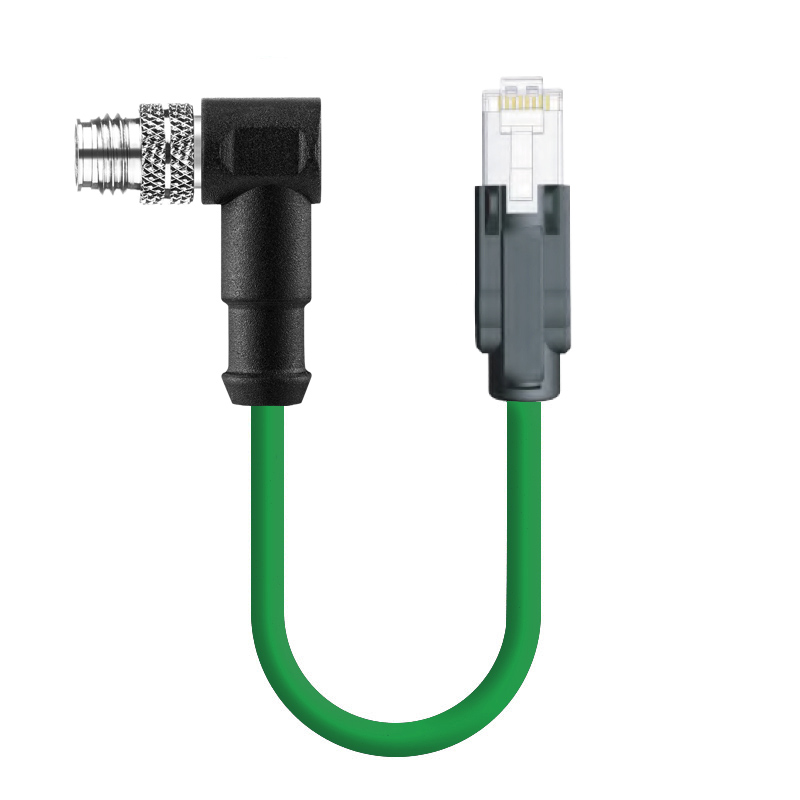

双端预铸一弯公一RJ45

双端预铸一弯公一RJ45产品型号

材质颜色

线芯

材质特性

ECSMWC 4-RJ45 4-671/2 M

PVC 绿色线

2*2*28AWG

聚录乙烯

ECSMWC 4-RJ45 4-671/5 M

PVC 绿色线

2*2*28AWG

聚录乙烯

ECSMWC 4-RJ45 4-671/10 M

PVC 绿色线

2*2*28AWG

聚录乙烯

ECSMWC 4-RJ45 4-677/2 M

PUR 绿色线

2*2*28AWG

聚氨酯, 无卤素

ECSMWC 4-RJ45 4-677/5 M

PUR 绿色线

2*2*28AWG

聚氨酯, 无卤素

ECSMWC 4-RJ45 4-677/10 M

PUR 绿色线

2*2*28AWG

聚氨酯, 无卤素

ECSMWC 4-RJ45 4-679/2 M

Towline 绿色线

2*2*28AWG

拖链/高柔线

ECSMWC 4-RJ45 4-679/5M

Towline 绿色线

2*2*28AWG

拖链/高柔线

ECSMWC 4-RJ45 4-679/10M

Towline 绿色线

2*2*28AWG

拖链/高柔线
