ECSMC 4-ECSMC 4-677/2 M M8-EtherCAT总线协议预铸线移动安装4Pin双端针型公直头对针型公直头，绿色PUR(聚氨酯, 无卤素),长度2M
产品型号：
ECSMC 4-ECSMC 4-677/2 M
订货号：
783442
性别：
双端针型公直头对针型公直头
针孔位数：
4Pin
防呆点位:
A-型防呆位
线缆材质:
PUR-聚氨酯, 无卤素
线缆长度:
2 M
线缆颜色:
绿色
下载PDF:
电气和机械性能
适用总线协议：
EtherCAT
连接器类型：
M8 / M8 转 RJ45
芯数：
4 pin
绝缘电阻：
≥100 MΩ
导体电阻：
≤5mΩ
额定电压：
30 V DC
线缆规格：
2*2*28AWG
屏蔽：
屏蔽型
芯线连接方式：
焊接型
信号分类：
CAT 5 ( IEC11081 ) 100Mbps
环境温度：
-25~+85℃
防护等级：
IP67

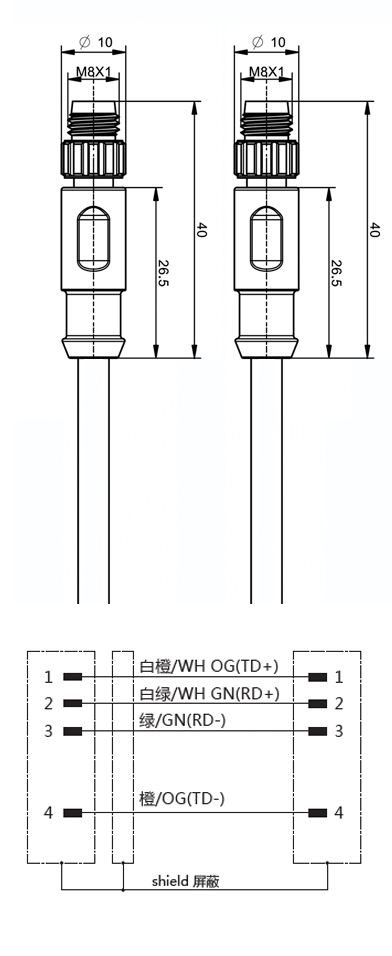

1.WH OG(TD+)-白橙2.WH GN(RD+)-白绿
3.GN(RD-)-绿
4.OG(TD-)-橙
产品描述
基于现场总线电缆和连接器连接的方针,西连电气推出了包含 ProfiBUS , CANopen, DeviceNet, EtherCAT, ProfiNet, EtherNet/IP , EtherCAT, ASI, CC-Link 等多种总线协议通讯连接器应用支持 ，应用于 M8 , M12 , 7/8'' , RJ45 多种通讯连接方式选择。
● 电缆规格是设计符合现场总线标准
● 减振设计锁紧螺钉
● 360°EMI屏蔽可用
● 安装便捷，没有特殊要求
产品应用领域
● 传感器、致动器、编码器、伺服电机
● 工厂自动化控制
● 包装、标签和物流设备
● 工业自动化仪表
● 商业电子产品的加工
● 电力供应
● LED显示及户外LED照明
